بازوی دریل رادیال Z3050 قابلیت حرکت در امتداد ستون به سمت بالا و پایین را دارد. برای انجام این حرکت، ابتدا اپراتور فرمان الکتریکی را صادر می‌کند. با این فرمان:
- پمپ هیدرولیک روشن می‌شود.
- قفل بازو آزاد می‌گردد.
- یک میکروسوئیچ آزاد شدن قفل را تأیید کرده و سپس فرمان فعال‌سازی موتور بالابر را صادر می‌کند.
- بازو شروع به حرکت به سمت بالا یا پایین می‌کند.
- با قطع فرمان اپراتور، حرکت بازو نیز متوقف می‌شود.
مکانیزم قفل بازو در دریل رادیال Z3050
در این مدل، سیستم قفل بازو از نوع هیدرومکانیکی است. برای درک بهتر عملکرد آن، فرض کنید:
ستون اصلی دریل به‌عنوان یک شفت عمودی عمل می‌کند. بازو مانند یک بوش روان به دور ستون می‌لغزد. روی این بوش، یک شیار طراحی شده است.
سیستم مکانیکی خاصی روی این بوش تعبیه شده که با جمع کردن دهانه‌ی شیار، باعث قفل شدن بازو روی ستون می‌شود.
زمانی که سیستم قفل فعال باشد، دهانه شیار بسته شده و بازو در موقعیت خود فیکس می‌شود.
هنگامی که سیستم قفل آزاد شود، دهانه شیار باز شده و بازو آزادانه می‌تواند حرکت کند.
جهت مشاهده سایر قطعات دریل رادیال کلیک کنید.

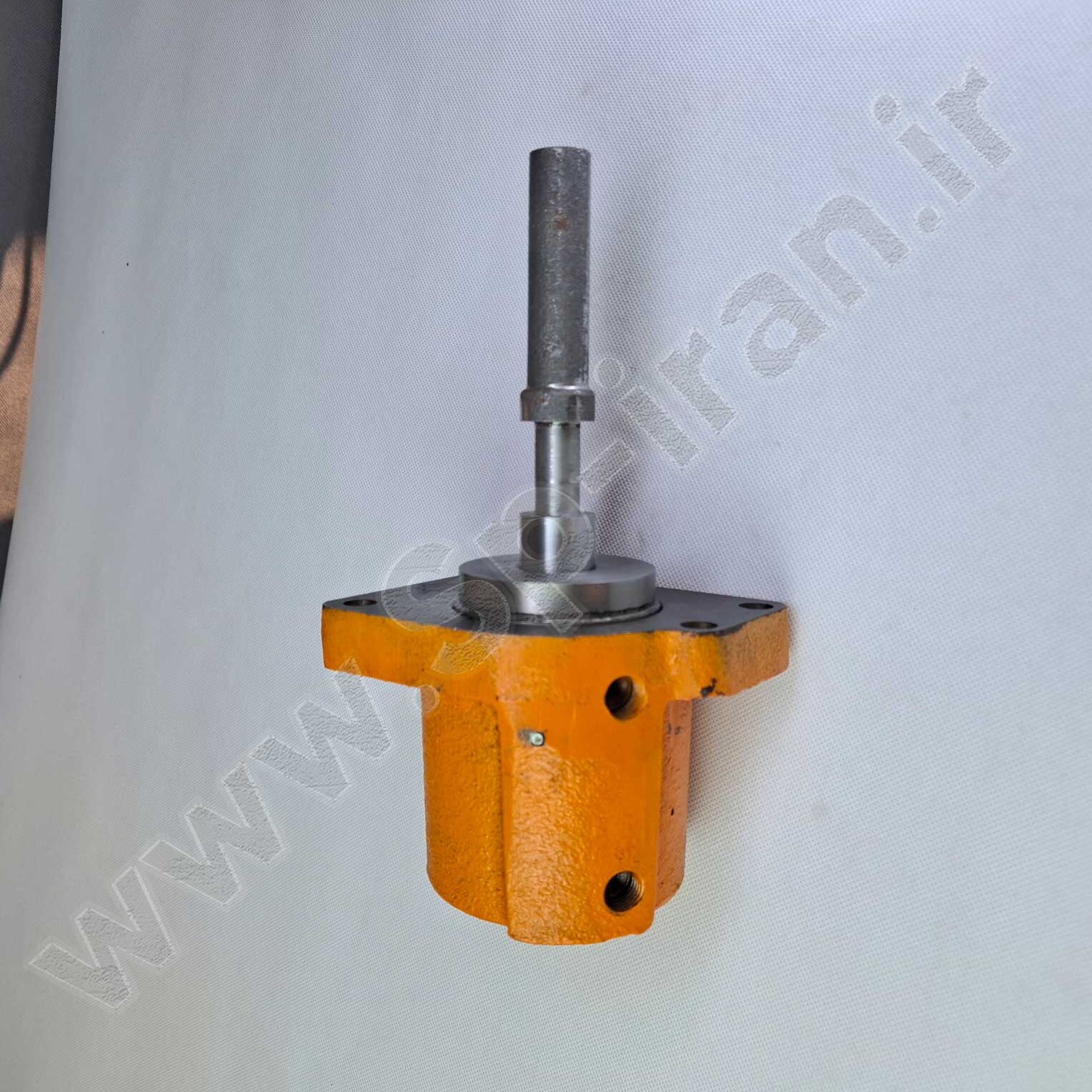

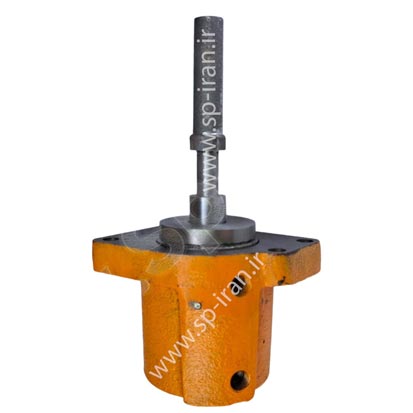

جک هیدرولیک قفل بازو
وظیفه‌ی اعمال نیروی لازم برای باز و بسته شدن قفل، بر عهده جک هیدرولیک مخصوص قفل بازو است. این جک با فشار روغن فعال شده و اهرم‌های مکانیکی قفل را به حرکت در می‌آورد.
تنظیم دقیق قفل بازو بسیار مهم است. اگر قفل به‌درستی عمل نکند، امکان دارد بازو در هنگام سوراخ‌کاری دچار لرزش شده و دقت عملیات را کاهش دهد.
