گلویی ماشین تراش تبریز TN50

گلویی از مهمترین و حساس ترین قسمتهای یک ماشین های تراش می باشد .

اسپیندل ها (لینک به اسپیندل) برای ماشین های که نیاز به دوران محور خروجی دارند و بر اساس نوع و کاربرد ماشین تراش به شیوه های مختلفی طراحی و ساخته می شوند.

گلویی تراش تبریز در واقع یک محور خروجی از گیربکس اصلی می باشد و نیروی دورانی خود را از گیربکس اصلی میگیرد.

جهت مشاهده سایر قطعات تراش تبریز TN50 کلیک کنید.

دلیل روغن ریزی گلویی تراش تبریز

در تراش تبریز از دو چرخدنده هم محور برای انتقال نیروی گیربکس به گلویی استفاده شده است.

جهت آبندی محل اتصال محور گیربکس به گلویی از رینگ واسطه استفاده می شود. این رینگ نازک بوده و میان گلویی نصب می شود و از دو طرف توسط اورینگ ، کار آبندی این محل را انجام می دهد. در صورت فرسودگی این رینگ و یا خرابی اورینگ های آن احتمال نشت روغن در این قسمت وجود دارد.

کارکرد بوش آبندی وسط گلویی تراش تبریز

بوش واسطه یا بوش آبندی در تراش تبریز علاوه برجلوگیری از نشت روغن گیربکس به گلویی از نفوذ مایع خنک کننده آب صابون به داخل گیربکس نیز جلوگیری کرده و نقش موثری در محافظت از گیربکس و گلویی در مقابل نفوذ آب صابون دارد.

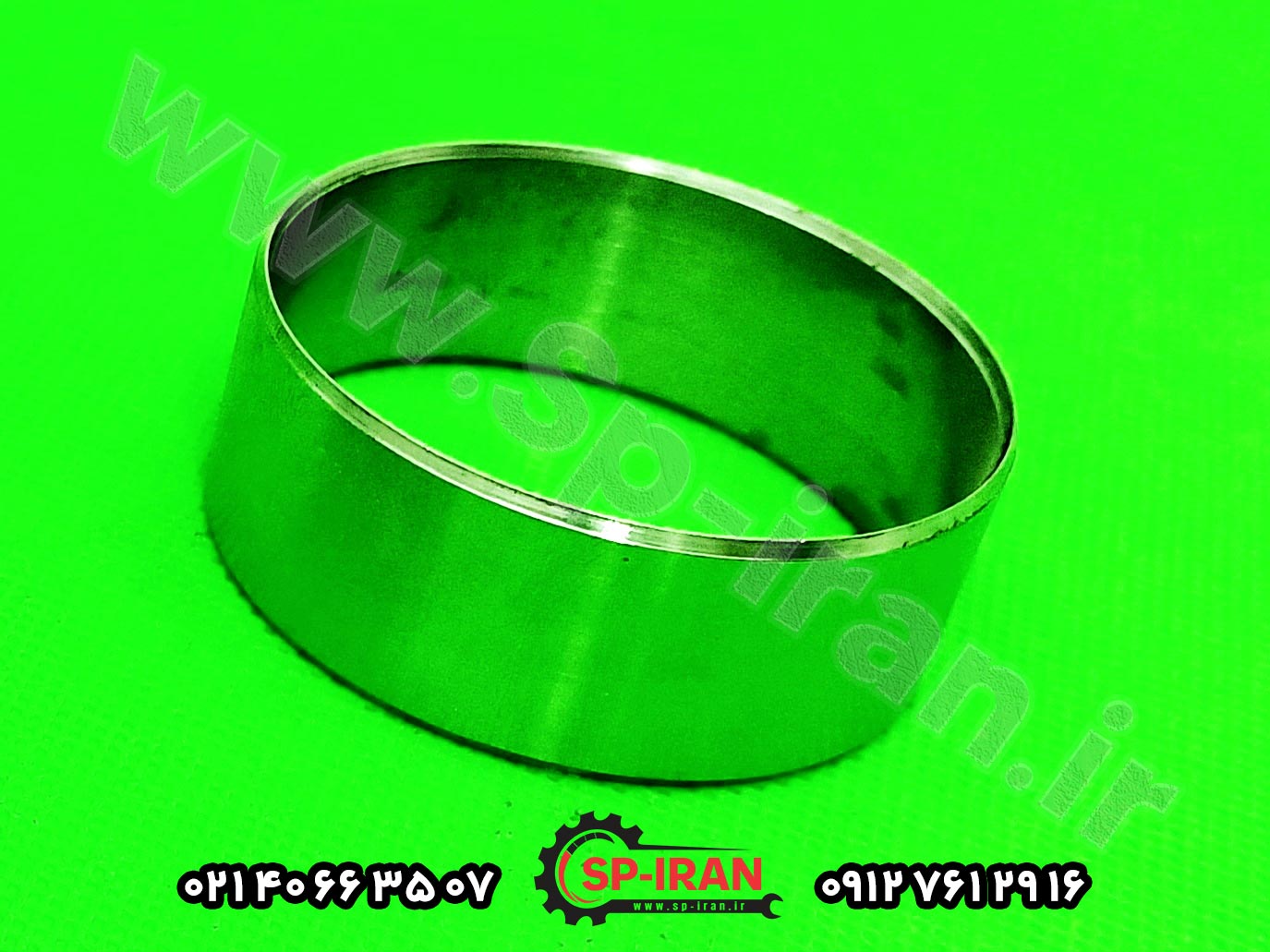

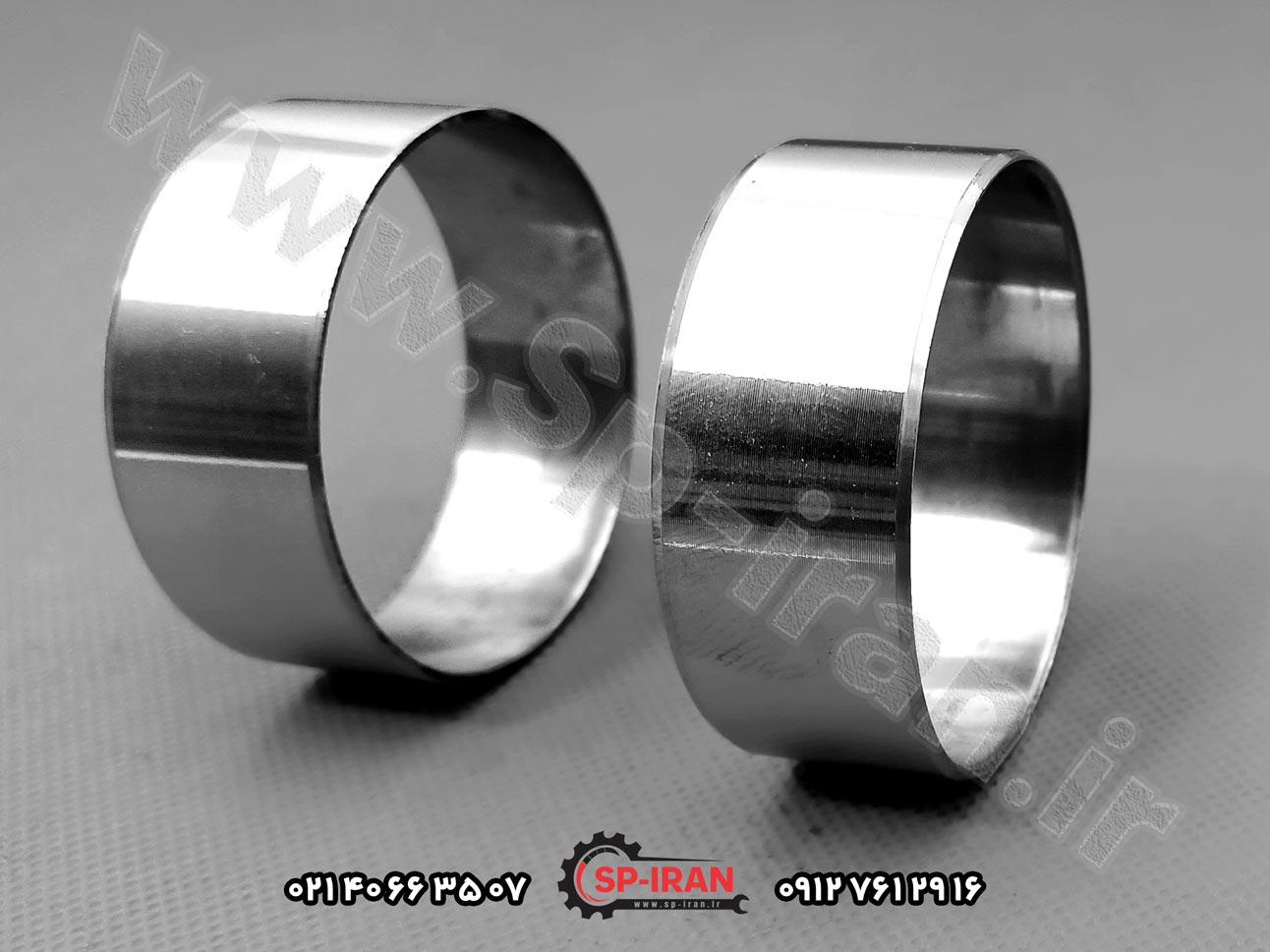

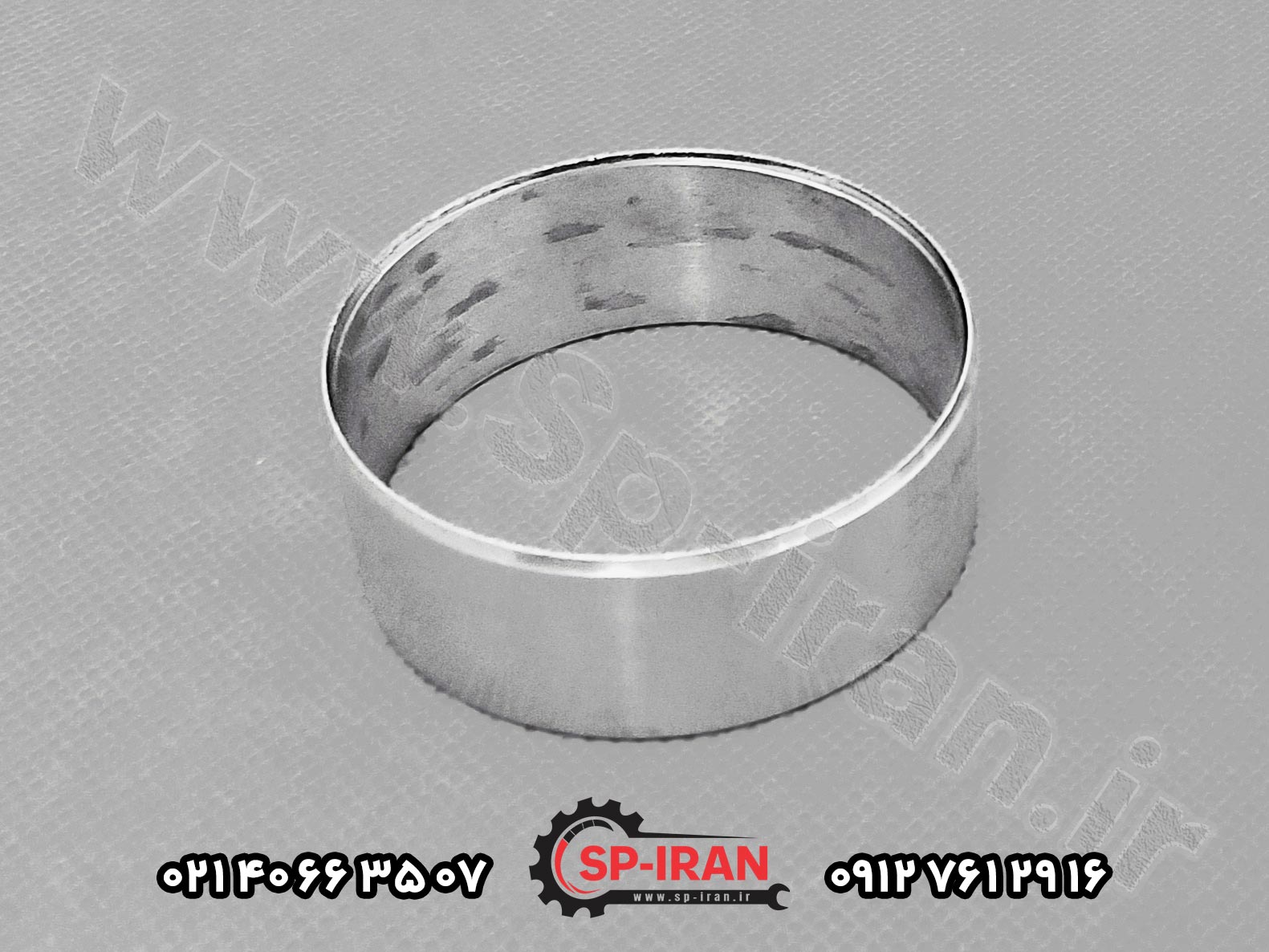

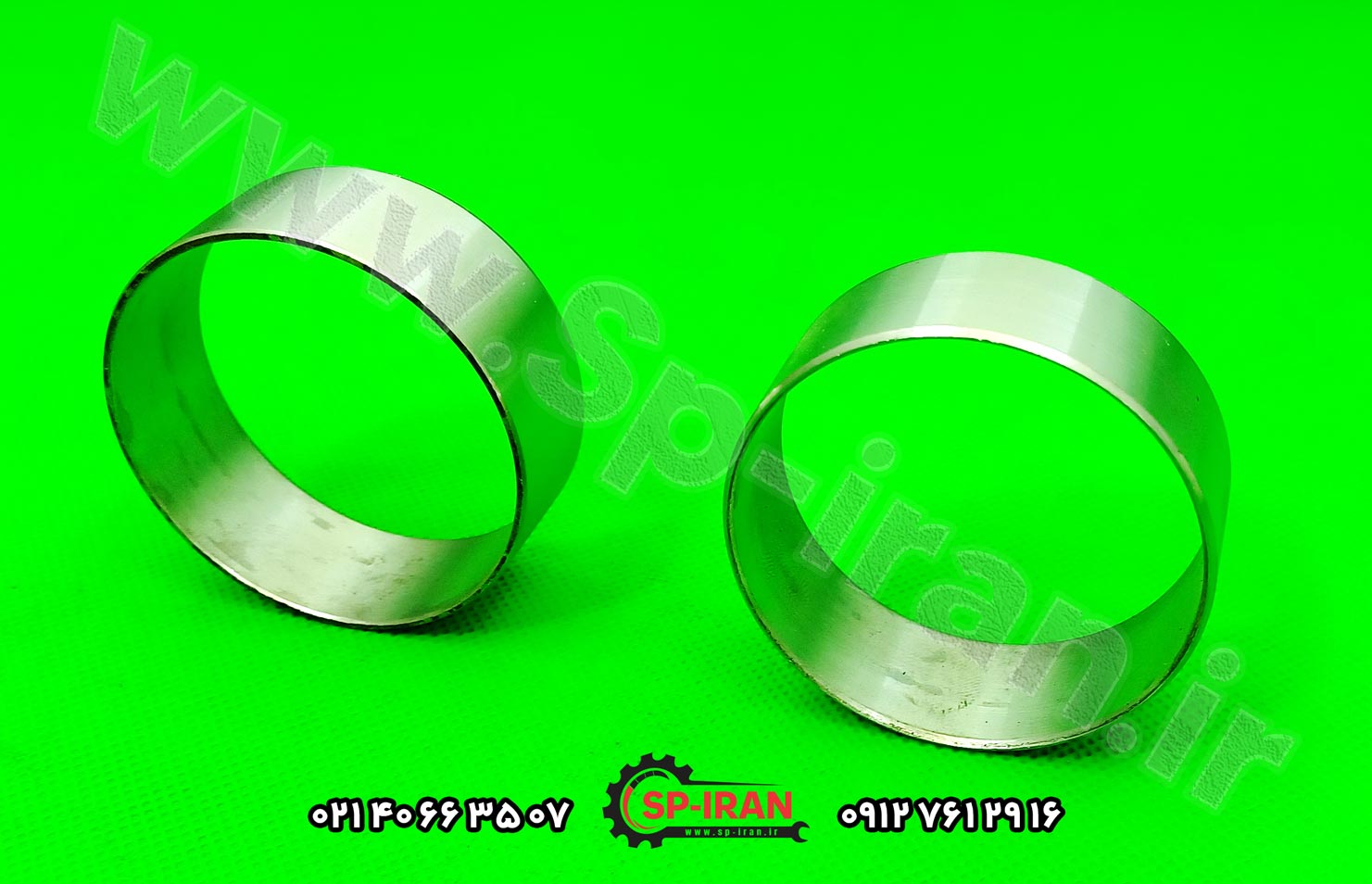

رینگ اتصال دهنده یکی از جمله قطعاتی است که در گلویی فرسوده شده و پر مصرف می باشد کیفیت این رینگ درآبندی وسط گلویی تراش تبریز بسیار حائز اهمیت است بنابراین در تهیه این رینگ دقت کنید .

تعمیر گلویی و اسپیندل تراش تبریز

گلویی تراش تبریز از قسمت های حساس و دقیق ماشین تراش می باشد لذا تعمیر گلویی تراش تبریز نیاز به مهارت و تجربه کافی دارد و می بایست توسط تعمیر کاران مجرب انجام گیرد. برای تعمیر گلویی باید به این نکته توجه شود که پیش از دمونتاژ گلویی ابتدا می بایست  تمامی قسمت های گلویی مانند بلبرینگ ها (لینک به بلبرینگ) و بوش نازک وسط گلویی کنترل و سپس قطعات معیوب شناسایی شود.

قسمت های اصلی گلویی یا اسپیندل تراش تبریز

گلویی تراش تبریز از یک طرف توسط دو عدد بلبرینگ (لینک به بلبرینگ) و از یک طرف توسط یک عدد رولبرینگ مهار شده است تا بتواند نیروهای محوری و شعاعی را تحمل کند. گلویی تراش تبریز از دو قسمت اصلی تشکیل شده قسمت اول محور داخل گیربکس و قسمت دوم محور خروجی گلویی می باشد که به آن مرغک متحرک نیز گفته می شود.  این دو قسمت توسط رینگ اتصال دهنده کوپل می شوند و توسط بوش نازک آبندی می شوند.

کد کالا : 131-02-016

جهت اخذ مشاوره فنی، خرید کالا و یا استعلام قیمت باشماره های زیرتماس بگیرید.

فرجاد : 09127612916

دفتر فروش : 02140663507
