بوش اسپیلاین اسپیندل دریل رادیال چینی
در دریل رادیال Z3050 با بازوی 160، محور اصلی ماشین یا همان اسپیندل، مسئول نگهداری و چرخش ابزارهایی مانند مته است.
اسپیندل نیروی چرخشی خود را از گیربکس اصلی دریافت می‌کند، اما در عین حال باید بتواند به صورت خطی نیز حرکت کند تا عملیات سوراخکاری با دقت انجام شود.
برای ترکیب این دو نوع حرکت – حرکت چرخشی و خطی – از یک قطعه حیاتی به نام بوش اسپیلاین اسپیندل استفاده می‌شود.
جهت مشاهده سایر قطعات دریل رادیال کلیک کنید.
بوش اسپیلاین چیست؟

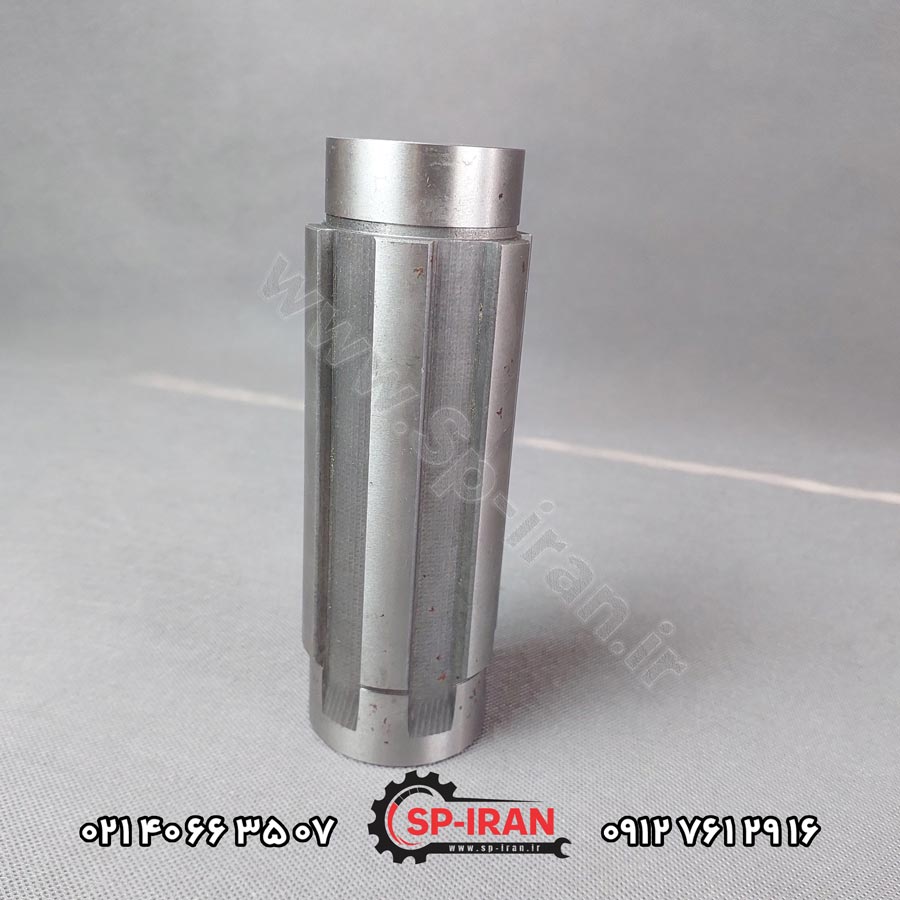

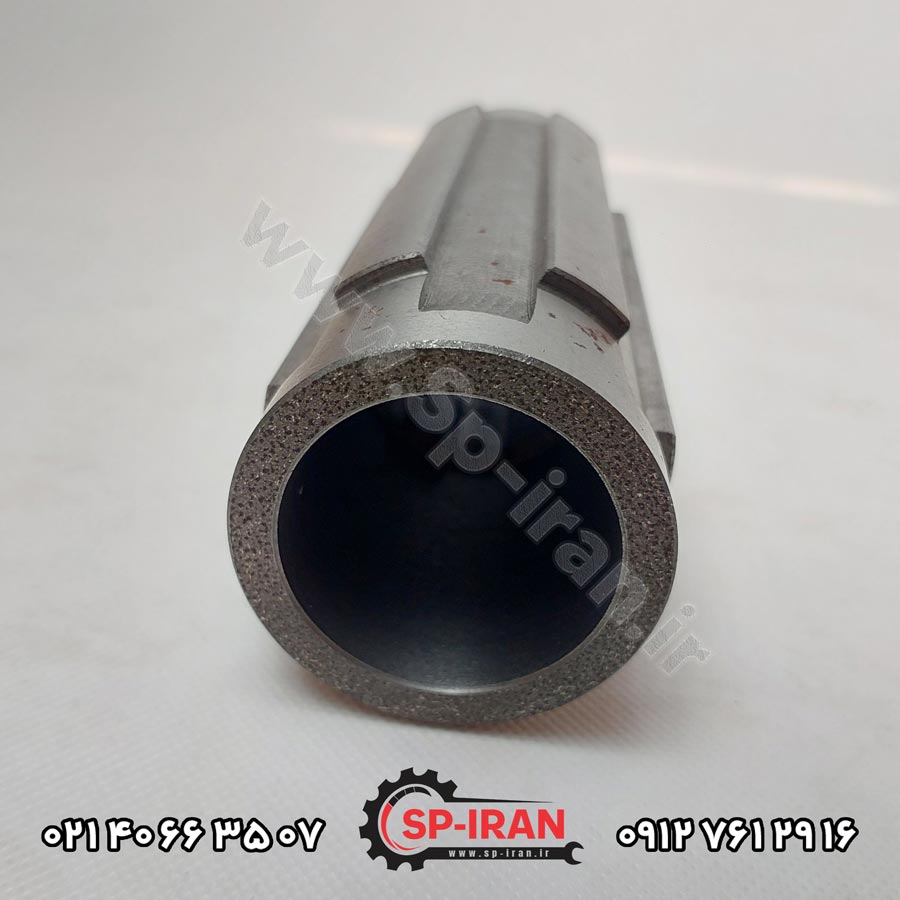

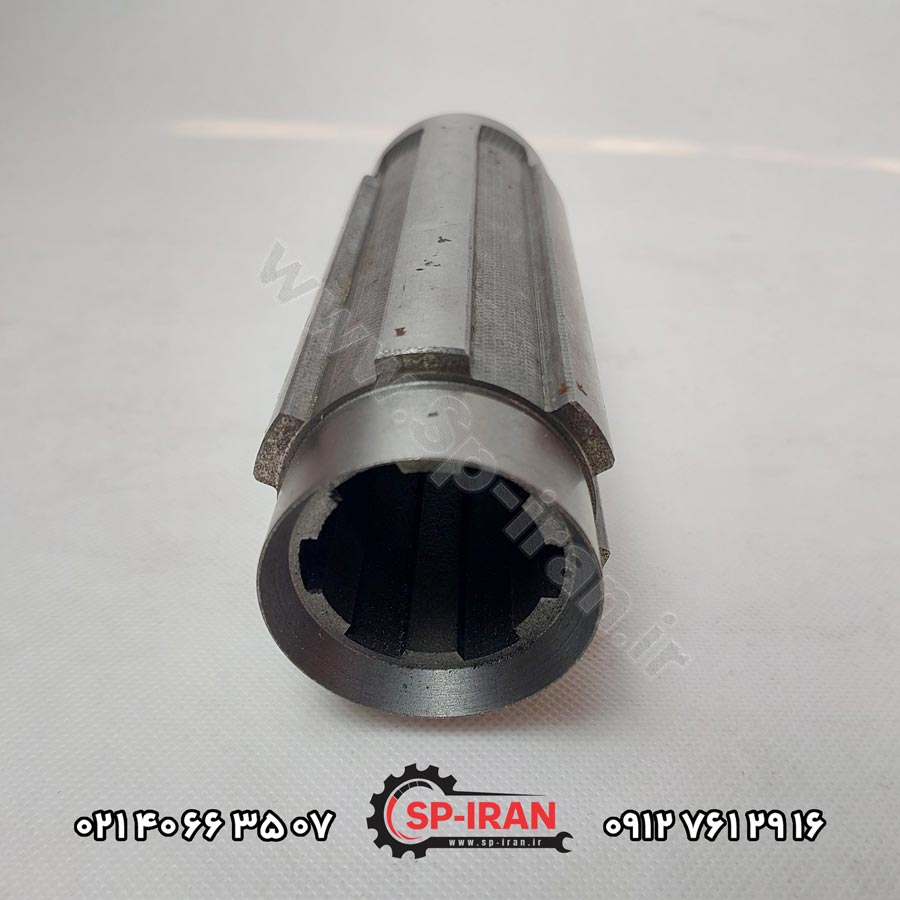

بوش اسپیلاین (Spline Bush) که با نام‌های بوش هزارخار یا بوش شش‌خار نیز شناخته می‌شود، یک قطعه فلزی با شیارهای دقیق داخلی است که روی محور قرار می‌گیرد و:
نیروی دورانی گیربکس را به اسپیندل منتقل می‌کند
در عین حال اجازه حرکت عمودی اسپیندل را نیز فراهم می‌کند
باعث کاهش لقی و سایش بین قطعات متحرک می‌شود
نقش یک شفت رابط بین گیربکس و اسپیندل را دارد
