شرکت ZJ در طراحی دریل‌های رادیال خود، مشابه برند TOS، از سیستم قفل یا ترمز هیدرومکانیکی برای هدستوک (کالسکه) استفاده کرده است. در ادامه عملکرد این سیستم را بررسی می‌کنیم:
مکانیزم حرکت کالسکه
هدستوک یا کالسکه روی بازوی دریل می‌تواند در امتداد آن، به سمت چپ یا راست حرکت کند. این حرکت با چرخاندن هندویل (غربیلک) توسط اپراتور انجام می‌شود. هنگام چرخش هندویل ، یک چرخ‌دنده با دنده شانه‌ای درگیر شده و شروع به چرخش می‌کند. این چرخش باعث حرکت کالسکه روی بازو در جهت چپ یا راست می‌شود.
جهت مشاهده سایر قطعات دریل رادیال کلیک کنید.
ارابه چدنی و بلبرینگ‌ها
کالسکه روی یک ارابه‌ی چدنی سوار است. این ارابه به کمک دو بلبرینگ روی ریل بازو حرکت می‌کند. علاوه بر حمل کالسکه، سیستم قفل کالسکه نیز درون آن تعبیه شده است.
سیستم قفل کالسکه
سیستم قفل شامل اجزای زیر است:

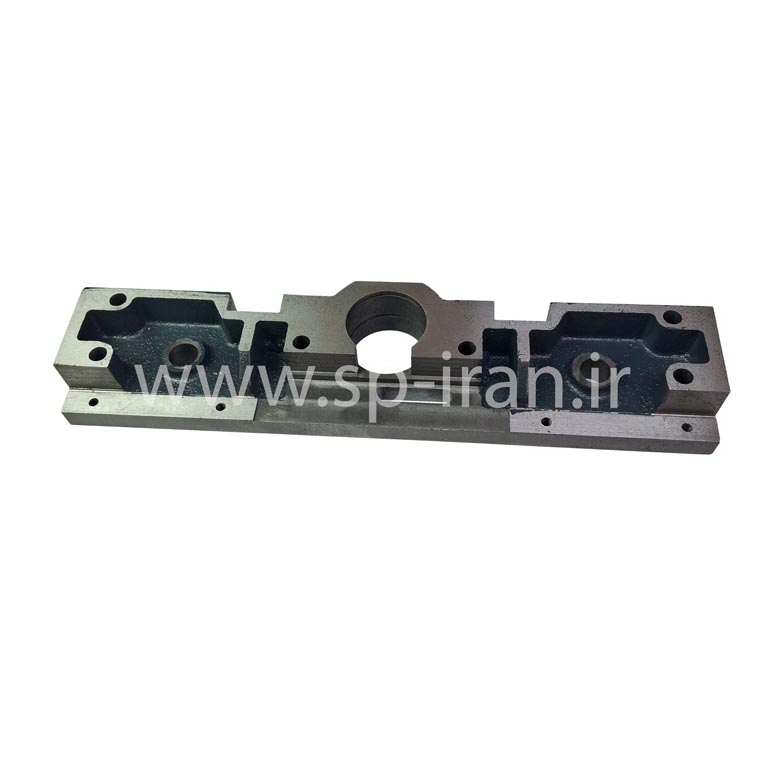

این اهرم‌ها نیروی جک را به یک قطعه چدنی (پشت‌بند) منتقل کرده و با ایجاد فشار، کالسکه را روی بازو قفل می‌کنند.
نکات مهم فنی
اگر فشار روغن هیدرولیک بیش از حد افزایش یابد یا گوه‌ها به درستی تنظیم نشده باشند، پشت‌بند چدنی ممکن است بشکند. شکستگی این قطعه باعث اختلال در عملکرد قفل کالسکه خواهد شد. روی پشت‌بند چدنی، دو گوه فلزی نصب شده‌اند که امکان تنظیم فاصله بین هدستوک و ریل جناقی را فراهم می‌کنند. این مجموعه دارای تنظیمات بسیار دقیق و حساس است و در صورت تعمیرات یا تنظیمات نادرست، حرکت هدستوک و قفل شدن آن دچار مشکل خواهد شد.
