رول دور ستون و سبد پلاستیکی نگهدارنده در دریل رادیال
همان‌طور که از نام دستگاه دریل رادیال مشخص است، ستون این ماشین قابلیت چرخش حول محور عمودی خود را دارد. بازوی دریل رادیال مدل Z3050 برند ZJ بر روی یک ستون چدنی نصب شده و به‌صورت شعاعی می‌تواند حول این محور دوران کند.

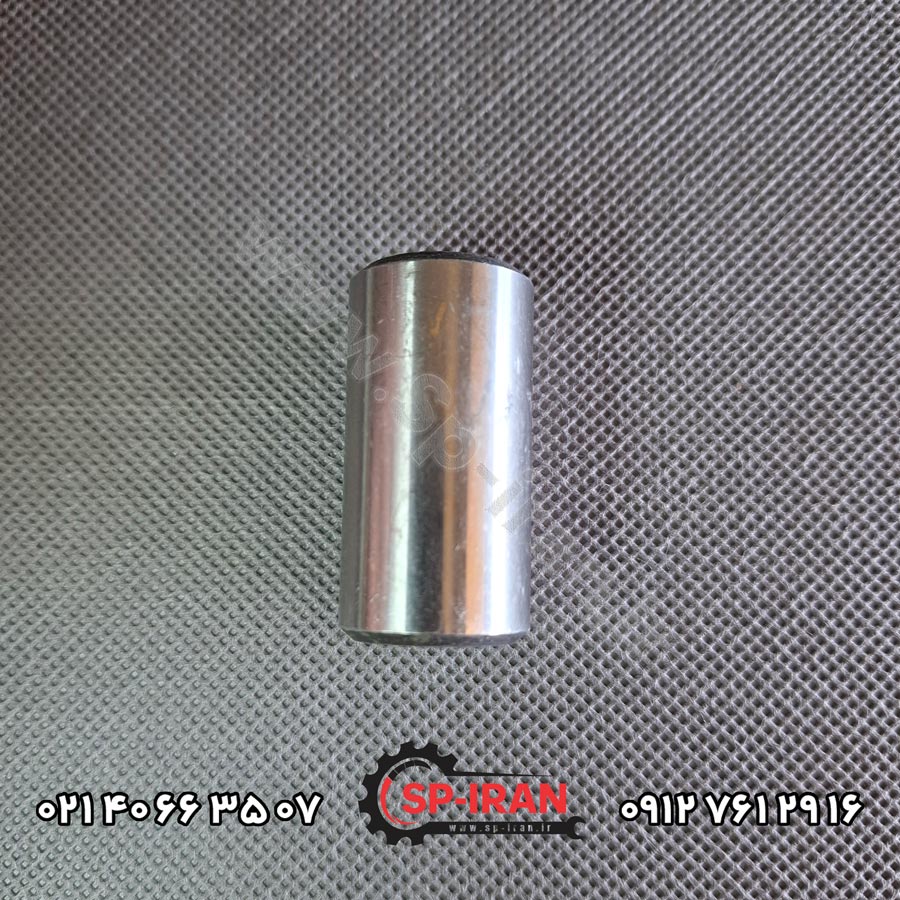

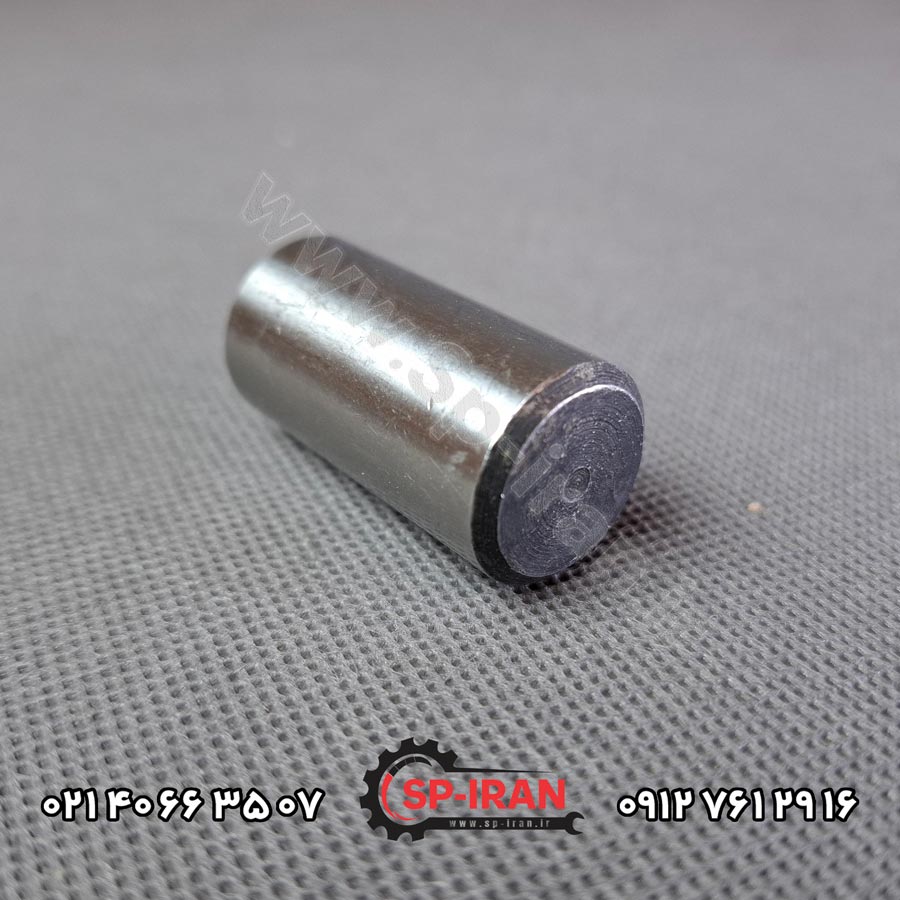

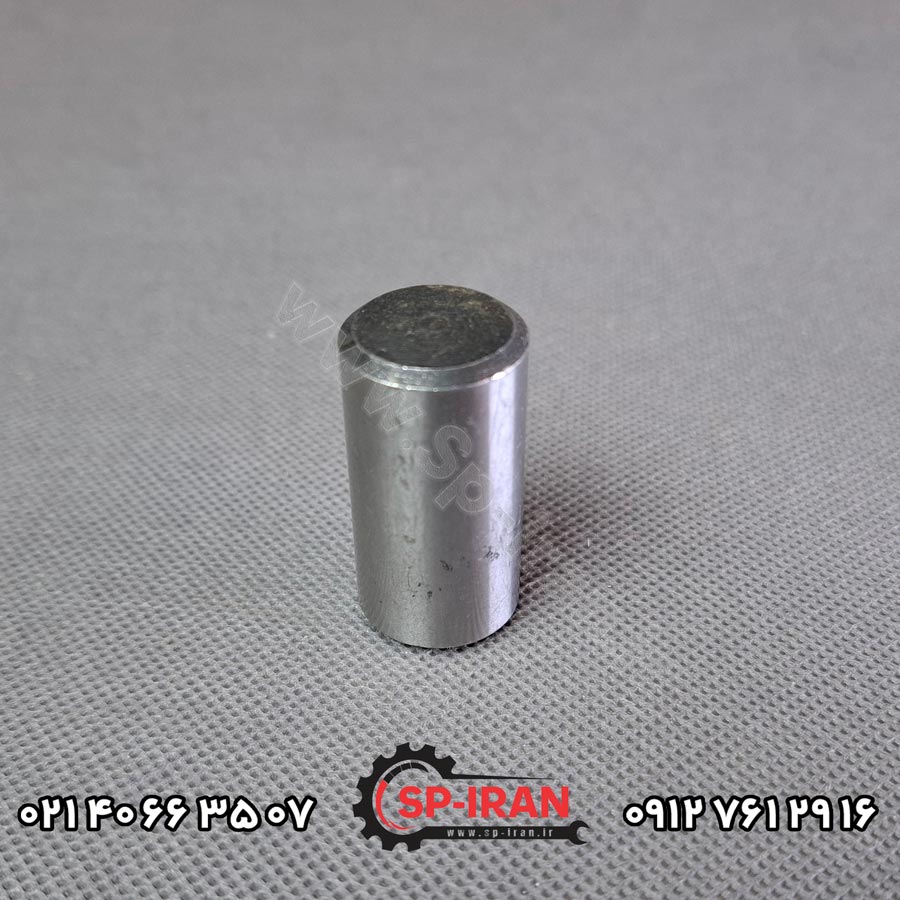

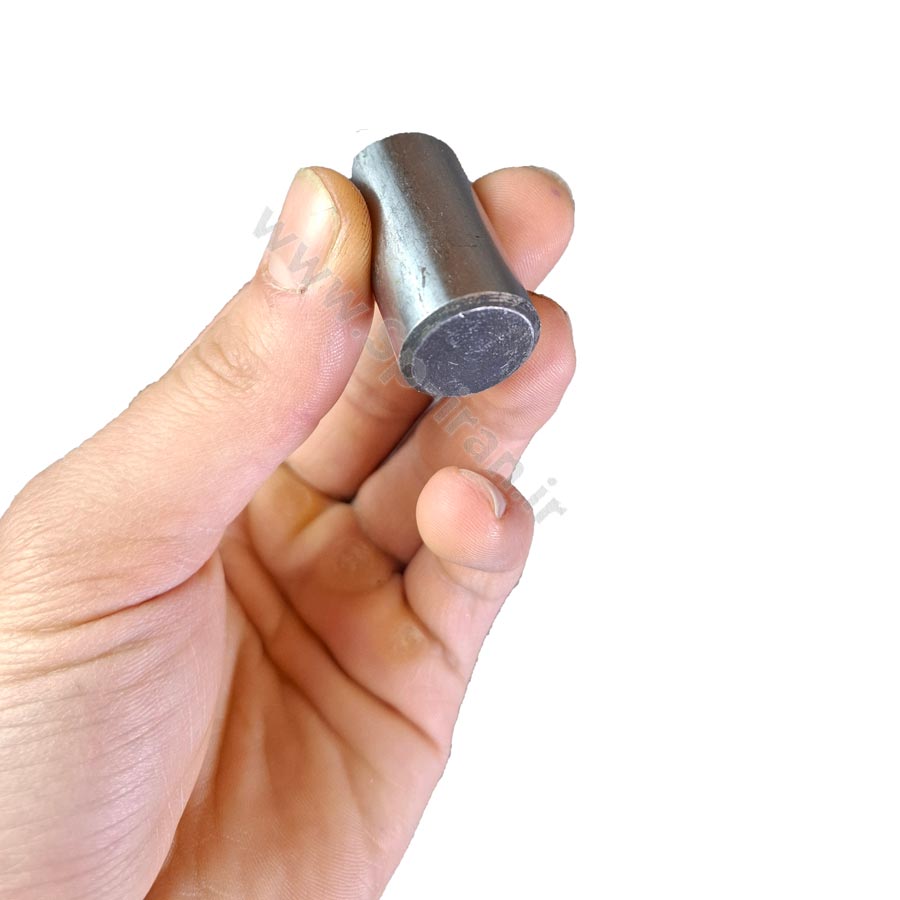

ستون دستگاه روی یک گلدانی چدنی قرار گرفته و از قسمت بالا و پایین توسط مجموعه‌ای از بلبرینگ و رولبرینگ صنعتی مهار می‌شود. در بخش پایینی ستون، یک ردیف شامل ۲۴ عدد رول استوانه‌ای فولادی تعبیه شده که وظیفه دارند حرکت چرخشی ستون را روان و بدون اصطکاک اضافی انجام دهند.
این رول‌های فولادی داخل یک ساختار نگهدارنده به‌نام سبد پلاستیکی یا براکت پلاستیکی قرار گرفته‌اند. این قطعات پلاستیکی مانند یک کمربند یا زنجیر دایره‌ای، دور تا دور گلدانی را دربر گرفته و رول‌ها را در موقعیت دقیق خود منظم و ثابت نگه می‌دارند.
وظیفه سبدی پلاستیکی رول‌ها:
- جلوگیری از پراکندگی یا جابجایی رول‌ها هنگام چرخش ستون
- کاهش اصطکاک بین رول‌ها و بدنه فلزی گلدانی
- افزایش عمر مفید مجموعه رول‌ها و یاتاقان ستون
- کمک به حرکت یکنواخت، بی‌صدا و دقیق بازوی دریل
رول دور ستون و سبدی پلاستیکی هردو بصورت جداگانه قابل خرید می باشد .
