تعمیر قفل ستون دریل رادیال چینی
راهنمای جامع تعمیر قفل ستون دریل رادیال چینی و نحوه عیبیابی و بررسی آن
تعمیر قفل ستون دریل رادیال چینی نیازمند دانش تخصصی بالا و تجربه و مهارت است، این راهنما میتواند در کاهش هزینه تعمیر و توقف خط تولید به شما کمک کند. در این مقاله به صورت کامل و تخصصی به معرفی سیستم قفل ستون، بررسی دقیق ششتیکه قفل ستون، علل شایع خرابی، روشهای تشخیص و گامهای عملی تعمیر میپردازیم.
دریل رادیال چینی یکی از پرکاربردترین ماشینهای سوراخکاری صنعتی در کارگاهها و خطوط تولید ایران است. این دستگاه در مدلهای مختلف از جمله Z3050، Z3040 و ZQ3050 با ساختار هیدرولیکی پیشرفته طراحی شده است. یکی از حساسترین و مهمترین بخشهای این دستگاه، سیستم قفل ستون (Column Clamping) است که وظیفه ثابت نگه داشتن بازوی شعاعی در ارتفاع مشخص را دارد. خرابی این سیستم مستقیماً بر دقت سوراخکاری، ایمنی اپراتور و عمر مکانیکی دستگاه تأثیر میگذارد.
. سیستم قفل ستون در دریل رادیال چینی چگونه کار میکند؟
در دریل رادیال چینی (مدلهای هیدرولیک Z3050 و مشابه)، بازوی شعاعی (Rocker Arm) روی ستون خارجی سوار است و میتواند بالا و پایین برود. وقتی بازو به ارتفاع مورد نظر رسید، باید به وسیله سیستم قفل ستون محکم شود تا در حین سوراخکاری تکان نخورد.
سیستم قفل ستون در دریل رادیال چینی از نوع هیدرولیکی است و با استفاده از یک پمپ هیدرولیک مشترک با سایر سیستمهای قفل دستگاه (قفل هداستوک و قفل بازو) فرمان میگیرد. فشار روغن هیدرولیک از طریق یک شیر کنترل به سیلندر قفل ستون منتقل شده و مکانیزم قفل را فعال میکند. این سیستم طراحی خودقفلکن (Self-Locking) دارد، یعنی پس از قفل شدن، حتی با قطع فشار هیدرولیک هم قفل باز نمیشود.
| ⚠️ نکته ایمنی مهم:
سوراخکاری در حالت نیمهقفل ستون، باعث لرزش مته، سوراخ اورسایز، انحراف مته در ابتدای عملیات و در موارد شدیدتر، سایش و شکست میلپیچ بالابر ستون میشود. هرگز با قفل ناقص کار نکنید. |
۲. ششتیکه قفل ستون دریل رادیال چیست؟
یکی از اصلیترین اجزای داخلی سیستم قفل ستون دریل رادیال، قطعهای است که در ایران به نام «ششتیکه قفل ستون» شناخته میشود. این مجموعه در بالای ستون خارجی قرار گرفته و عملکرد آن چندبرابر کردن نیروی هیدرولیک برای ایجاد کلمپ محکم و مطمئن روی ستون داخلی است.

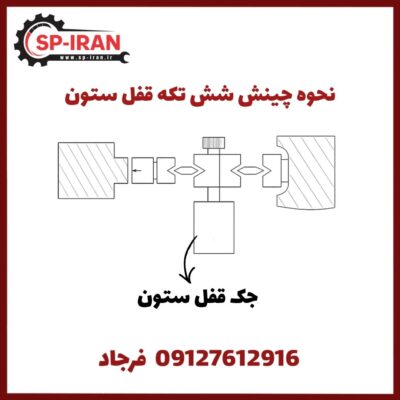

ساختار ششتیکه قفل ستون
ششتیکه قفل ستون از چند قطعه فولادی دقیق تشکیل شده که در کنار هم یک مکانیزم تقویت نیرو (Force Multiplication) ایجاد میکنند. این اجزا عبارتند از:
- سیلندر هیدرولیک اصلی: که فشار روغن را دریافت کرده و حرکت اولیه را ایجاد میکند
- قطعات فولادی انتقالدهنده نیرو (اهرمهای تقویت): که نیروی سیلندر را چندین برابر کرده و به کفشکهای قفل منتقل میکنند
- کفشکهای قفل (Clamping Shoes): که مستقیماً با سطح ستون داخلی تماس برقرار کرده و باعث خم شدن دیسک فنری خواهند شد.
- دیسک فنری : که پس از آزادسازی قفل، قطعات را به حالت اولیه برمیگرداند
- واشرها و اورینگهای آببندی: که از نشتی روغن هیدرولیک جلوگیری میکنند
- بدنه اصلی (Housing): که تمام اجزا را در محل خود نگه میدارد
مزیت اصلی این طراحی اینجاست: سیلندر هیدرولیک میتواند با فشار نسبتاً کمتر، نیروی قفل بسیار بالایی تولید کند. این ویژگی باعث میشود ستون در برابر نیروهای برشی بزرگ ناشی از سوراخکاری قطعات سنگین محکم ثابت بماند.
| مشخصه | مقدار / توضیح |
| محل قرارگیری | بالای ستون خارجی دستگاه |
| نوع مکانیزم | هیدرولیک + اهرم تقویتکننده |
| ضریب تقویت نیرو | چندین برابر نیروی سیلندر |
| نیروی قفل استاندارد | بیش از ۳۹۲ نیوتن (۴۰ کیلوگرم) |
| جنس اجزا | فولاد آلیاژی سختکاریشده |
| روانکاری | روغن هیدرولیک مشترک با سیستم اصلی |
| نیاز به تنظیم دورهای | ندارد — در صورت عملکرد صحیح |
علائم خرابی قفل ستون دریل رادیال چینی
تشخیص بهموقع علائم خرابی قفل ستون میتواند از آسیبهای جدیتر جلوگیری کند. اپراتور باید با این علائم آشنا باشد:
- بازو در حین سوراخکاری پایین میرود یا تکان میخورد — مهمترین علامت
- صدای ضربه یا لرزش هنگام شروع سوراخکاری
- انحراف مته از مرکز سوراخ مورد نظر
- اورسایز شدن سوراخها به صورت مکرر
- دکمه قفل فشار داده میشود اما حس «قفل شدن» محکم احساس نمیشود
- صدای پمپ هیدرولیک غیرعادی است یا پمپ راهاندازی نمیشود
- نشت روغن هیدرولیک از بالای ستون
- قفل بازو و هداستوک نیز همزمان دچار مشکل شدهاند (مشکل مشترک پمپ)
| 💡 نکته مهم:
اگر هر سه قفل (ستون، بازو و هداستوک) همزمان کار نمیکنند، احتمالاً مشکل از پمپ هیدرولیک یا کنتاکتور برق آن است — نه از ششتیکه. اما اگر فقط قفل ستون مشکل دارد، باید ششتیکه و سیستم هیدرولیک ستون را بررسی کنید. |
۴. علل شایع خرابی قفل ستون
۴-۱. تمام شدن یا افت سطح روغن هیدرولیک
شایعترین و سادهترین علت خرابی قفل ستون در دریلهای چینی، کمبود روغن هیدرولیک است. پمپ هیدرولیک این دستگاهها در صورت کمبود روغن، فشار کافی تولید نمیکند و هیچکدام از قفلها به درستی عمل نخواهند کرد. قبل از هر اقدامی، سطح روغن مخزن را بررسی کنید.
۴-۲. خرابی یا عملکرده بودن میکروسوئیچهای ایمنی
دریل رادیال Z3050 و مدلهای مشابه دارای میکروسوئیچهای ایمنی هستند که در شرایط خاص (مانند کمبود روغن) پمپ هیدرولیک را قطع میکنند. متأسفانه بعضی تکنسینهای بیتجربه بدون رفع علت اصلی، این میکروسوئیچها را یکسره کرده و دستگاه را راهاندازی میکنند که این کار خسارت جبرانناپذیری به میلپیچ بالابر و گیربکس وارد میکند.
۴-۳. نشتی روغن از سیلندر ششتیکه
اورینگها و سیلهای داخلی سیلندر هیدرولیک ششتیکه به مرور زمان و به خصوص با استفاده از روغن نامناسب یا روغن آلوده دچار فرسودگی میشوند. این نشتی داخلی باعث میشود که فشار هیدرولیک به کفشکهای قفل نرسد و قفل ضعیف یا ناقص باشد.
۴-۴. سایش کفشکهای قفل
کفشکهای قفل (Clamping Shoes) که با سطح ستون داخلی تماس دارند، به مرور زمان و به دلیل اصطکاک مکرر ساییده میشوند. سطح تماس کاهش مییابد و نیروی قفل افت میکند. این سایش در دستگاههایی که ستون خارجی سطح آن به خوبی سختکاری نشده، سریعتر اتفاق میافتد.
۴-۵. خرابی الکتریکی سیستم پمپ هیدرولیک
کنتاکتور پمپ هیدرولیک، ریله حفاظتی موتور پمپ یا قطعی در مدار کنترل میتوانند باعث شوند پمپ اصلاً راهاندازی نشود و در نتیجه هیچ قفلی فعال نشود.
۴-۶. حرکت دادن بازو در حالت قفل بودن ستون
اگر اپراتور اشتباهاً دکمه بالابر بازو را در حالتی که قفل ستون فعال است فشار دهد، نیروی موتور بالابر به شدت به مکانیزم داخلی ششتیکه، میلپیچ و تاج بالای ستون فشار وارد میکند. این خطا یکی از اصلیترین دلایل آسیب مکانیکی به ششتیکه قفل ستون است.
. مراحل تشخیص و عیبیابی قفل ستون
برای تشخیص دقیق علت خرابی قفل ستون، مراحل زیر را به ترتیب انجام دهید. این روش از سادهترین بررسیها شروع کرده و به موارد تخصصیتر میرسد:
مرحله اول: بررسیهای اولیه
- سطح روغن مخزن هیدرولیک را از شیشه نشانگر بررسی کنید
- بررسی کنید هنگام فشردن دکمه قفل، صدای پمپ هیدرولیک شنیده میشود یا نه
- چراغهای پنل فرمان را بررسی کنید — برق دستگاه باید برقرار باشد
- قفل هداستوک و قفل بازو را نیز آزمایش کنید — آیا آنها هم کار نمیکنند؟
مرحله دوم: بررسی الکتریکی پمپ
- با مولتیمتر، ولتاژ ورودی کنتاکتور پمپ هیدرولیک را اندازهگیری کنید
- کویل کنتاکتور را برای قطعی تست کنید
- ریله حفاظتی موتور (FR) را از نظر تریپکرده بودن بررسی و در صورت نیاز ریست کنید
- میکروسوئیچهای ایمنی را بررسی کنید — مطمئن شوید یکسره نشدهاند
مرحله سوم: بررسی سیستم هیدرولیک
- فشار روغن هیدرولیک را با فشارسنج اندازهگیری کنید (فشار باید در محدوده استاندارد باشد)
- لولهها و اتصالات مسیر ستون را برای نشتی بررسی کنید
- شیر کنترل مسیر هیدرولیک ستون را از نظر گیرکردن یا کثیفی بررسی کنید
- روغن هیدرولیک را از نظر رنگ، بوی سوختگی و آلودگی بررسی کنید
مرحله چهارم: بررسی مکانیکی ششتیکه
- با اعمال نیروی استاندارد به بازو، میزان محکمی قفل را آزمایش کنید
- سطح کفشکهای قفل را از نظر سایش بررسی کنید
- سیلهای اورینگ سیلندر ششتیکه را از نظر نشتی بررسی کنید
- حرکت مکانیزم داخلی را با دست آزمایش کنید — نباید گیر کرده باشد
۶. روشهای تعمیر قفل ستون دریل رادیال چینی
6-1. بررسی روغن هیدرولیک
اگر سطح روغن پایین بود، دستگاه را خاموش کرده و از روغن هیدرولیک استاندارد (ISO VG 46 یا مطابق دستورالعمل سازنده) استفاده کنید. بعد از تکمیل روغن، دستگاه را روشن کرده و چند بار قفل و آزاد را آزمایش کنید تا هوای داخل سیستم خارج شود.
6-2. تعویض اورینگ و سیلهای ششتیکه
این کار نیاز به باز کردن سرپوش بالای ستون دستگاه دارد. مراحل کلی به این شکل است:
- دستگاه را کاملاً خاموش و فشار سیستم هیدرولیک را تخلیه کنید
- بازو را در پایینترین حالت قرار دهید
- سرپوش بالای ستون را باز کنید (معمولاً با چند پیچ M12 یا M16 محکم شده)
- سیلندر هیدرولیک ششتیکه را خارج کنید
- اورینگهای فرسوده را با اورینگهای هماندازه (جنس NBR) تعویض کنید
- قطعات را با روغن تمیز آغشته کرده و مونتاژ کنید
- بعد از بستن، سیستم را آزمایش کنید
6-3. تعمیر یا تعویض شیر هیدرولیک کنترل ستون
شیر کنترل هیدرولیک ستون گاهی به دلیل رسوبگذاری روغن قدیمی یا ورود ذرات آلوده گیر میکند. در این حالت میتوان شیر را جدا کرده، با حلال مناسب تمیز کرد و مجدداً نصب نمود. اگر شیر آسیب مکانیکی دیده باشد، باید تعویض شود.
6-4. رفع خرابی الکتریکی پمپ
تعویض کنتاکتور سوخته یا ریله حفاظتی معیوب، کار نسبتاً سادهای است. مهم این است که ابتدا علت اصلی (گرمای بیش از حد موتور، نوسان برق و…) را برطرف کنید و سپس قطعه الکتریکی معیوب را تعویض نمایید. هرگز میکروسوئیچهای ایمنی را بدون رفع علت اصلی یکسره نکنید.
۷. قطعات یدکی مرتبط با تعمیر قفل ستون
برای تعمیر قفل ستون دریل رادیال چینی، قطعات زیر ممکن است مورد نیاز باشند. تهیه قطعات اصلی یا سازگار با کیفیت مناسب، در موفقیت تعمیر نقش بسیار مهمی دارد:
| قطعه یدکی | موارد استفاده |
| ششتیکه قفل ستون (مجموعه کامل) | تعویض کامل مجموعه در صورت آسیب جدی |
| اورینگ سیلندر ششتیکه | رفع نشتی داخلی سیلندر |
| کفشکهای قفل (Clamping Shoes) | تعویض پس از سایش |
| شیر هیدرولیک کنترل ستون | تعویض در صورت گیرکردن یا آسیب |
| پمپ هیدرولیک | تعویض در صورت خرابی کامل |
| کنتاکتور پمپ هیدرولیک | خرابی الکتریکی پمپ |
| ریله حفاظتی موتور (FR) | تعویض در صورت خرابی |
| لوله و اتصالات هیدرولیک | رفع نشتی مسیر |
| روغن هیدرولیک ISO VG46 | تکمیل یا تعویض روغن |
| میکروسوئیچ ایمنی | تعویض در صورت خرابی |
مجموعه اسپیران تامینکننده قطعات یدکی دریل رادیال چینی از جمله ششتیکه قفل ستون و سایر اجزای هیدرولیک است. برای مشاوره و استعلام قیمت با کارشناسان اسپیران تماس بگیرید.
۸. نگهداری پیشگیرانه برای جلوگیری از خرابی قفل ستون
رعایت برنامه نگهداری پیشگیرانه (Preventive Maintenance) یکی از مؤثرترین راهها برای جلوگیری از خرابی سیستم قفل ستون و کاهش توقف خط تولید است:
- روزانه: بررسی سطح روغن هیدرولیک از طریق شیشه نشانگر
- هفتگی: آزمایش عملکرد قفل ستون، بازو و هداستوک
- ماهانه: بررسی نشتی از لولهها و اتصالات هیدرولیک
- هر ۳ ماه: بررسی کیفیت روغن هیدرولیک — اگر روغن تیره یا بوی سوختگی دارد، تعویض کنید
- سالانه: تعویض کامل روغن هیدرولیک و فیلتر
- سالانه: بررسی وضعیت کفشکهای قفل و اورینگهای سیلندر
- سالانه: بررسی اتصالات الکتریکی کنتاکتورها و ریلههای حفاظتی
| ✅ توصیه مهم:
هرگز بازوی دریل رادیال را در حالت قفل ستون بالا یا پایین نبرید. این اشتباه رایج یکی از عمدهترین دلایل آسیب مکانیکی به ششتیکه قفل ستون و میلپیچ بالابر است. همواره ابتدا قفل را آزاد کنید، سپس بازو را حرکت دهید. |
۹. مقایسه قفل ستون مکانیکی و هیدرولیکی در دریلهای چینی
برخی مدلهای ارزانقیمتتر دریل رادیال چینی از سیستم قفل ستون مکانیکی به جای هیدرولیک استفاده میکنند. آشنایی با تفاوت این دو سیستم در تشخیص مشکل اهمیت دارد:
| قفل مکانیکی | قفل هیدرولیک (مانند Z3050) |
| قفل با اهرم یا پیچ دستی | قفل با دکمه برقی — تماماتوماتیک |
| وابسته به نیروی اپراتور | نیروی قفل یکنواخت و کافی |
| بدون پمپ هیدرولیک | نیاز به پمپ و روغن هیدرولیک |
| تعمیر سادهتر و ارزانتر | تعمیر تخصصیتر |
| ریسک قفل ناقص اپراتوری بالاتر | ریسک کمتر — سیستم خودقفلکن |
| مناسب کارگاههای کوچک | مناسب تولید صنعتی و بارگذاری سنگین |
نتیجهگیری
تعمیر قفل ستون دریل رادیال چینی، به خصوص مجموعه ششتیکه قفل ستون، نیازمند شناخت دقیق سیستم هیدرولیک و مکانیکی دستگاه است. در بسیاری از موارد، مشکل به سادگی با تکمیل روغن هیدرولیک یا ریست ریله حفاظتی برطرف میشود. اما در صورت سایش کفشکها یا نشتی داخلی سیلندر، تعویض قطعات ضرورت پیدا میکند.
مهمترین نکته این است که هرگز با قفل ناقص کار نکنید و هرگز بدون رفع علت اصلی، میکروسوئیچهای ایمنی را یکسره نکنید. رعایت برنامه نگهداری پیشگیرانه، بهترین راه برای جلوگیری از توقفهای غیرمنتظره و هزینههای گزاف تعمیر است.
