پمپ قفل کن دریل رادیال بازو 160
پمپ قفل کن دریل رادیال چین و چک
ما در این مقاله سعی می کنیم سیستم قفل یا ترمز دریل رادیال چینی را توضیح دهیم پس تا آخر این مقاله با ما باشید.
سایر قطعات یدکی دریل رادیال چینی در فروشگاه موجود است. جهت خرید و مشاوره تماس بگیرید.

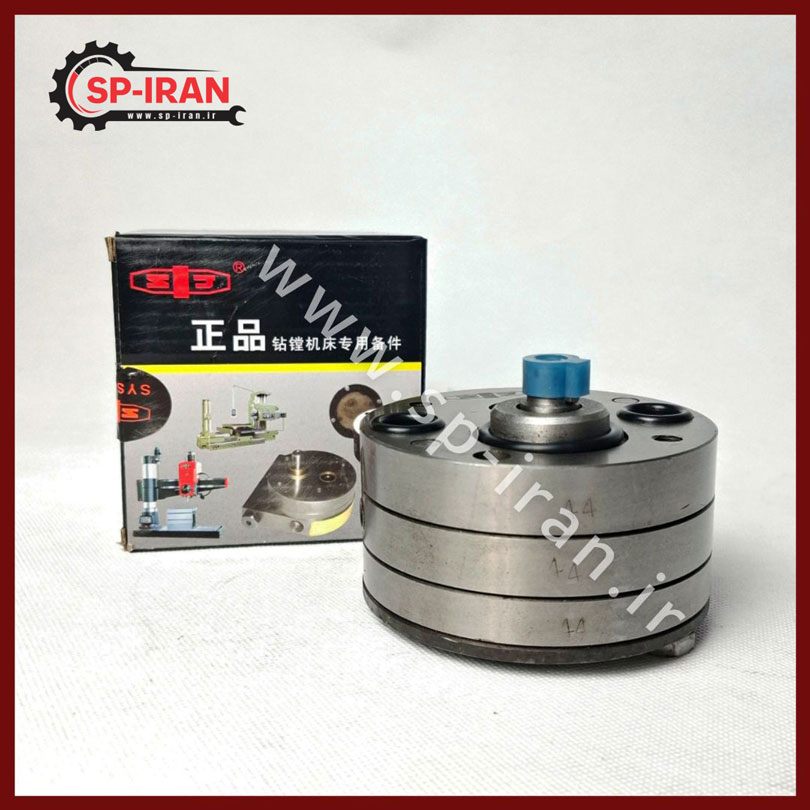

پمپ قفل کن دریل رادیال چینی Z3050
دریل های رادیال چینی با برند ZJ و یا سایر نمونه های مشابه دارای سه قسمت اصلی هستند که در هنگام ماشینکاری باید قفل شوند.
دریل رادیال چینی از سه بخش اصلی قفل میشود:
عملکرد قفلکن ها در این دستگاه ، از طریق یک سیستم هیدرومکانیکی انجام میگیرد. در این سیستم،پمپ قفل کن دریل رادیال بازو 160 روغن را به جریان میاندازد و جک های هیدرولیکی با استفاده از فشار روغن، فعال میشوند. پس از فعال سازی جک ها، یک مکانیزم مکانیکی وظیفه قفل کردن هر بخش را بر عهده میگیرد.
پمپ قفل کن دریل رادیال چینی Z3050 در قسمت زیر تابلو برق نصب شده است. نیروی چرخشی این پمپ توسط یک الکتروموتور تأمین میشود که از طریق یک پایه چدنی به پمپ قفل کن دریل رادیال چین و چک متصل است. همچنین، یک مخزن داخلی درون بازو جهت شارژ روغن هیدرولیک تعبیه شده است.

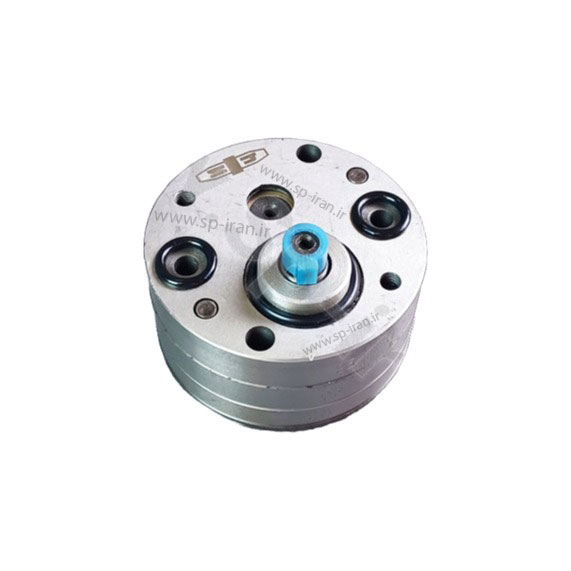

پمپ هیدرولیک دریل رادیال چینی Z3050
ستون دستگاه در واقع پایه اصلی ماشین است و می تواند حول محور خود دوران کند این ستون امکان ماشین کاری در محدوده شعاع بازو را فراهم می کند . پس از تنظیم دقیق موقعیت ماشینکاری اپراتور باید بتواند این ستون را قفل کند با فرمان اپراتور سیستم قفل به کار می افتد و ترمز هیدرولیکی ستون را قفل خواهد می کند.
فرجاد : 09127612916
دفتر فروش : 02140663507

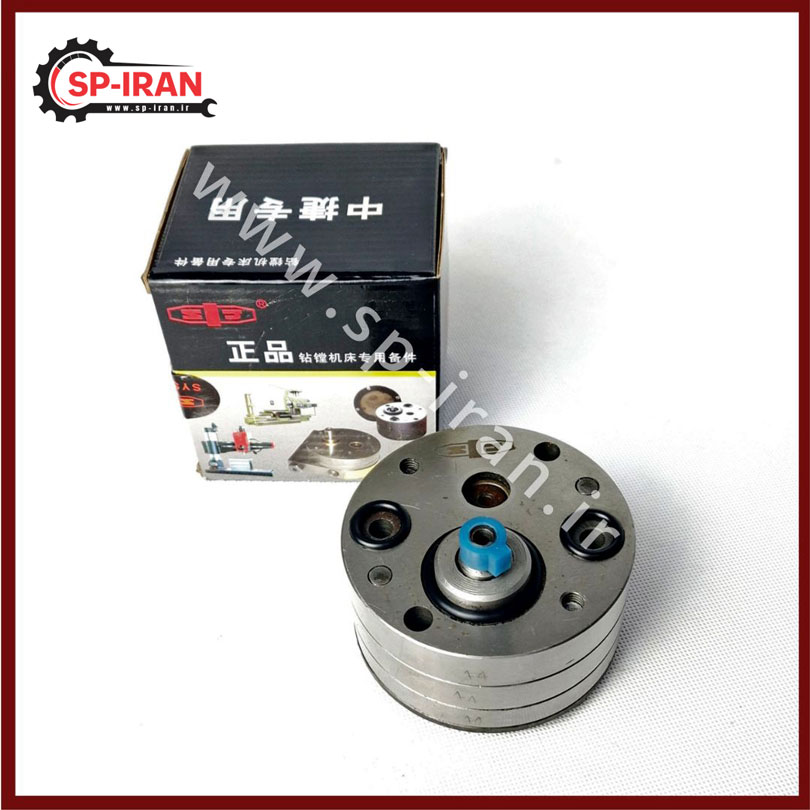

پمپ روغن دریل رادیال چینی Z3050
بازو بر روی ستون نصب شده و می تواند روی ستون بالا یا پایین شود برای تنظیم ارتفاع مته تا سطح کار می توان موقعیت بازو را تغییر داد. مادامیکه بازو فرمان حرکت دریافت نکرده روی ستون قفل بوده و ترمز آن درگیر است ولی به محض صدور فرمان حرکت، می بایست ابتدا قفل بازو آزاد شود و سپس بازو بالا یا پایین شود و پس از تنظیم موقیت مجددا قفل شود. این سیکل به صورت اتوماتیک انجام می شود و اپراتور فقط فرمان حرکت بازو را می دهد سایر مراحل توسط مدار فرمان کنترل شده و انجام می شود . سیکل صحیح حرکت بازو به این صورت است که اپراتور شستی حرکت رو به بالا یا پایین را می فشارد و مدار فرمان ابتدا فرمان آزاد سازی قفل را می دهد و پس از اینکه باز شدن کامل قفل توسط میکروسوئیچ تایید شد ، الکترو موتور روشن شده و بازو حرکت می کند هنگامی که اپراتور دست خود را از روی شستی بردارد چند ثانیه سیستم به اپراتور فرصت تنظیم مجدد می دهد اگر اپراتور فرمان جدیدی ندهد سیستم به صورت اتوماتیک قفل را فعال می کند و ترمز هیدرولیکی بازو را دور ستون قفل می کند . اگر به محض فرمان اپراتور بازو شروع به حرکت کند بدین معناست که سیستم قفل بازو دچار مشکل شده و نیاز به سرویس دارد این نکته بسیار مهم است چون ممکن است بازو قفل بوده و شروع به حرکت کند در چنین شرایطی به ستون, بازو و گیربکس آسیب جدی وارد می شود.

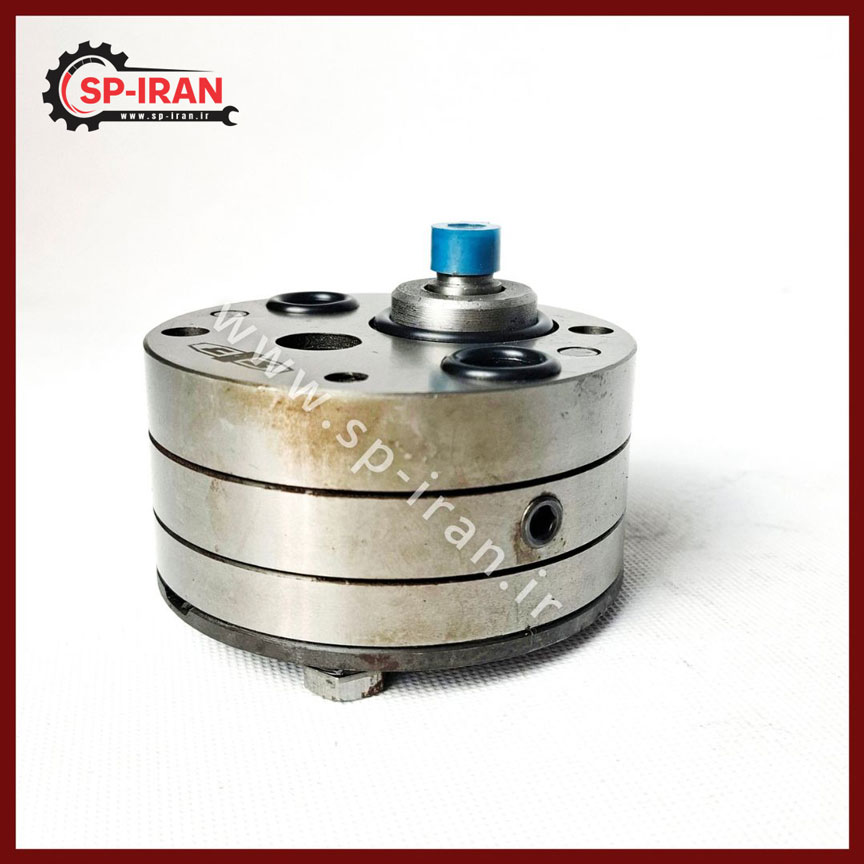

پمپ دریل رادیال چینی Z3050
کالسکه بر روی بازو نصب شده و توسط یک ارابه می تواند در راستای افق حرکت کند. اپراتور به کمک کالسکه می تواند موقعیت دقیق سوراخکاری را تنظیم کند و سپس کالسکه را قفل کند. اگر کالسکه به خوبی قفل نشود در هنگام ماشینکاری شروع به لرزش کرده و در عملیات ماشینکاری اختلال ایجاد می شود.
فرجاد : 09127612916
دفتر فروش : 02140663507

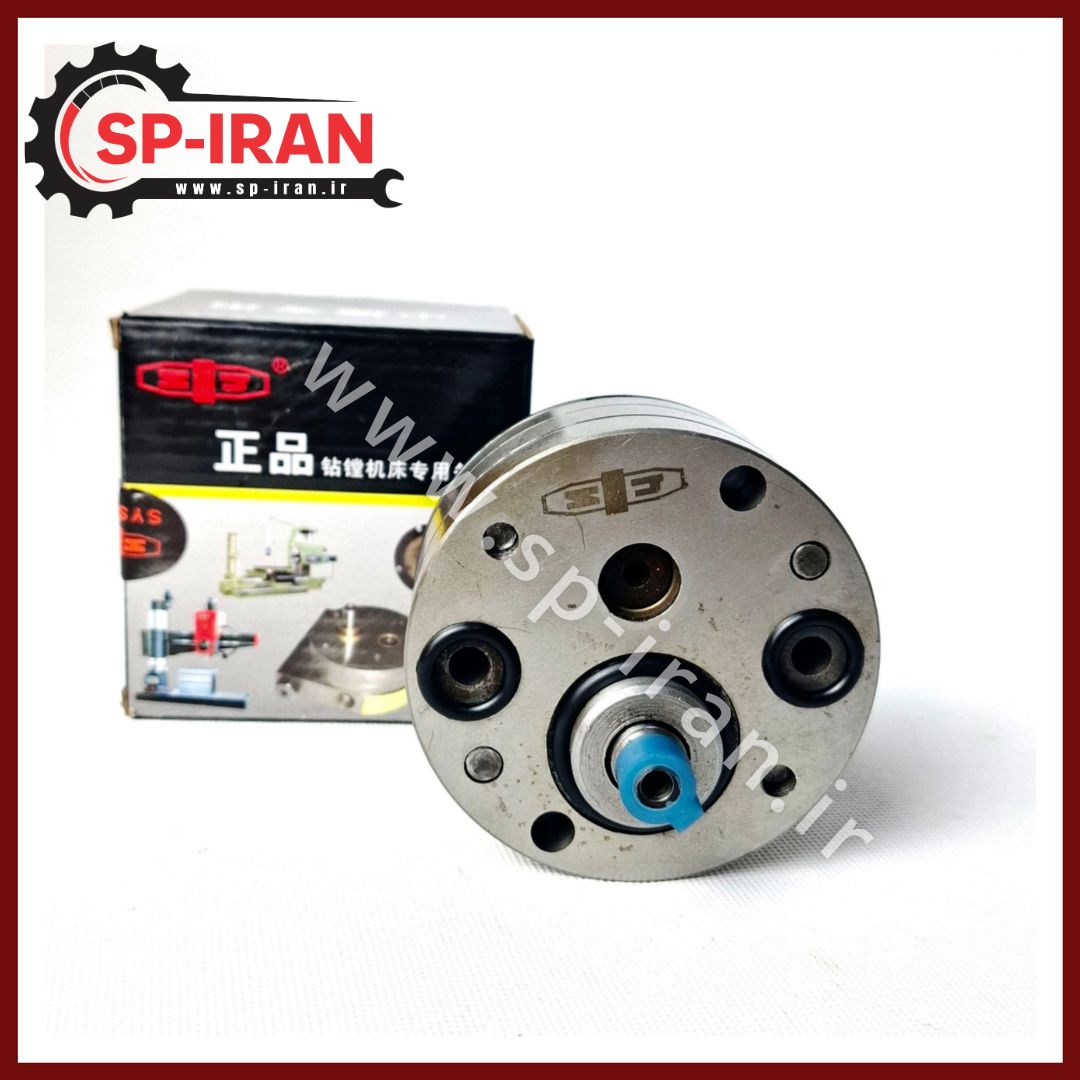

پمپ روغن پایینی درل چینی Z3050
سیستم ترمز به این صورت کار می کند که با فشردن شستی الکتریکی توسط اپراتور یک مدار برقی الکتروموتور مربوط به پمپ روغن دریل رادیال چینی Z3050 را روشن می کند با فعال شدن پمپ هیدرولیک دریل رادیال چینی Z3050 فشار روغن در مدار هیدرولیک بالا می رود و یک جک هیدرولیکی یک سیستم مکانیکی را تحریک می کند . سیستم مکانیکی شامل چند بازو و اهرم است که می تواند ستون را در جایگاه خود بنشاند و ستون در حالت ترمز قفل می شود . سیستم ترمز باید به گونه ای عمل کند که پایداری خود را حفظ کند یعنی تا مادامیکه فرمان آزاد شدن ترمز توسط اپراتور صادر نشده در همان وضعیت قفل باقی بماند. اگر حین عملیات ماشینکاری یا پس از گذشت چند ساعت قفل آزاد شود به معنی آن است که ترمز هیدرولیکی دچار مشکل شده و نیاز به سرویس دارد .
پمپ قفل کن درل بازو 160
از نشانه های خرابی سیستم ترمز می توان به موارد زیر اشاره کرد :
- با فشردن شستی فرمان سیستم هیچ واکنشی از خود نشان نمی دهد.
- با فشردن شستی فرمان موتور هیدرولیک روشن می شود ولی ترمز عمل نمی کند.
- ترمز عمل می کند ولی ضعیف است و کلگی زیر بار می لرزد.
- تا وقتی دست خود را روی شستی نگه می دارید قفل خوب است ولی به محض آزاد کردن شستی قفل آزاد می شود.
- قفل عملکرد خوبی دارد ولی پایدار نیست و ممکن است حین ماشینکاری آزاد شود.
- هنگامی که قفل را آزاد می کنیم سیستم به خوبی رها نمی شود و به سختی حرکت می کند.
فرجاد : 09127612916
دفتر فروش : 02140663507
پمپ دریل رادیال چینی بازو 160
از نشانه های خرابی پمپ دریل رادیال چینی Z3050 می توان به موارد زیر اشاره کرد :
- قفل هیچ قسمتی به خوبی درگیر نمی شود.
- با تنظیم فشار شکن ها همچنان فشار هیدرولیک کم است.
- هنگام فعال شدن سیستم ترمز صدای غیر عادی شنیده می شود.
پمپ هیدرولیک کوچک دریل چینی زد جی
پمپ اصلی و اورجینال قفل کن دریل رادیال با برند zj در فروشگاه قطعات یدکی ایران موجود است .
برای گرفتن قیمت و خرید تجهزات دریل رادیال چینیzj با ما تماس بگیرید.
تعمیر دستگاه تراش ,فرز دکل , دریل ستونی تبریز
تعمیر و سرویس ماشین های تراشکاری باید به صورت حرفه ای و توسط استادکاران مجرب انجام شود .
تعمیر ناقص و بی کیفیت می تواند سایر اجزای ماشین را تحت تاثیر قرار داده و فرسودگی ماشین را افزایش دهد .
گاهی اثرات مخرب تعمیر و سرویس اشتباه ممکن است از دید کارفرمایان مخفی بماند و تا مدت ها اثرات آن بروز نکند ولی در دراز مدت هزینه های سنگینی به بارخواهد آورد.
تیم تعمیراتی ما با سال ها تجربه در سرویس و تعمیر انواع ماشین الات صنعتی به صورت فنی و مهندسی آماده ارائه خدمات به صنعتگران عزیز می باشند .
با ما تماس بگیرید.
فرجاد : 09127612916
دفتر فروش : 02140663507
فشارشکن
پمپ
پمپ قفل کن درل بازو 160
پمپ دریل رادیال چینی بازو 160 در این مدل از نوع دندهای است و قابلیت تولید فشار تاbar 100 را دارد.
برای کنترل فشار کاری سیستم ، از دو عدد فشارشکن استفاده میشود. این فشارشکن ها درون پایه چدنی نصب شده اند و امکان تنظیم دقیق فشار مورد نظر را فراهم میکنند.
نکته مهم:
هرگز فشار سیستم را بیش از حد توصیه شده افزایش ندهید ، چرا که ممکن است باعث آسیب به اجزای مختلف دستگاه از جمله جک ها و شیرهای برقی شود.
تعمیر دریل رادیال چین و چک
تیم فنی ما به صورت تخصصی و فنی مهندسی بر روی تعمیر دریل های چینی و اروپایی با برند های
- دریل رادیال Weida
- دریل رادیال Wdm
- دریل رادیال Knuth
- دریل رادیال Tos
- دریل رادیال Zj
که ساختار مشابه دارند کار می کنند و به روش های کاملا حرفه ای مشکلات دریل رادیال اعم از برق ,مکانیک,هیدرولیک را بررسی نموده و مطابق با ساختار اولیه کارخانه مشکل ماشین را رفع می کنند.
امکان تهیه قطعات اصلی و تهیه قطعات غیر اصلی با کیفیت بالا وجود دارد .
اساتید ما بین 20 تا 30 سال در صنعت کسب تجربه کرده اند و کاملا بر سیستم های مکانیکی ,هیدرولیکی ,برقی ,الکترونیک اشراف دارند.
با ما تماس بگیرید.
فرجاد : 09127612916
دفتر فروش : 02140663507
تامین و فروش قطعات یدکی و لوازم جانبی ماشین ابزار
برای تهیه و خرید قطعات یدکی ماشین های تراش, دریل ستونی, دریل رادیال, فرز و …. با ما در تماس باشید.
فروشگاه قطعات یدکی ایران با برند sp (Spare Parts Iran) امکان ارسال قطعات یدکی شما به سرتاسر ایران را دارد.
فروش قطعات وتامین ابزار جانبی
فرجاد : 09127612916
دفتر فروش : 02140663507
