نیم مهره برنزی تراش تبریز TN71

دستگاه تراش چگونه پیچ بری می کند؟

عملیات پیچ تراشی یا پیچ بری توسط گیربکس پیچ بری یا گیربکس نورتون انجام می شود

این گیربکس با هماهنگ کردن مقدار دوران سه نظام و حرکت طولی سوپورت امکان پیچ بری در گام های مختلف را فراهم می کند.

انتقال دوران از جعبه نورتون به آپرون توسط میل پیچ انجام می گیرد.

دو عدد مهره برنزی نیروی دورانی میل پیچ را به ساپورت منتقل می کنند.

جدول پیچ بری دستگاه تراش تبریز

نیم مهره های پیچ بری برنزی در دو طرف میل پیچ قرار میگیرند و هنگام عملیات پیچ بری توسط اپراتور با میل پیچ درگیر میشوند. بدین صورت سوپرت به صورت هماهنگ با سه نظام شروع به حرکت می کند و با گام هماهنگ شده بر اساس انتخاب اپراتور شروع به پیچ بری می کند.



پیچ بری با دستگاه تراش تبریز

در دستگاه تراش تبریزهمانند اکثر ماشین های تراش امکان پیچ بری توسط جعبه گیربکس نورتون یا گیربکس پیچ بری فراهم میشود.بر روی گیربکس نورتون تراش تبریز چند اهرم وجود دارد که امکان انتخاب گام پیچ بری را به اپراتور می دهد . اپراتور می تواند با کمک جدول پیچ بری نصب شده روی دستگاه وضعیت اهرم ها را انتخاب کند تا به گام مورد نظر دست یابد



نصب کولیس دیجیتالی بلند روی دستگاه تراش

گاهی این سوال پیش می اید که:

چگونه در هنگام تراشکاری قطعات بلند را روی دستگاه تراش اندازه گیر کنیم؟

این کار به سهولت توسط نصب خط کش دیجیتال Linear encoder  و نمایشگر دیجیتال Digital read out بر روی ماشین تراش امکان پذیر است حتی دستگاه تراش هفت متری و یا بیشتر.



نصب خط کش و نشانگر دیجیتال بر روی ماشین های تبریز

برای اطلاع از قیمت خط کش دیجیتال و لوازم مورد نیاز برای نصب با شماره 02166393900 تماس بگیرید و برای بررسی مسائل فنی با مهندس سمنانی 09121473023 تماس بگیرید.

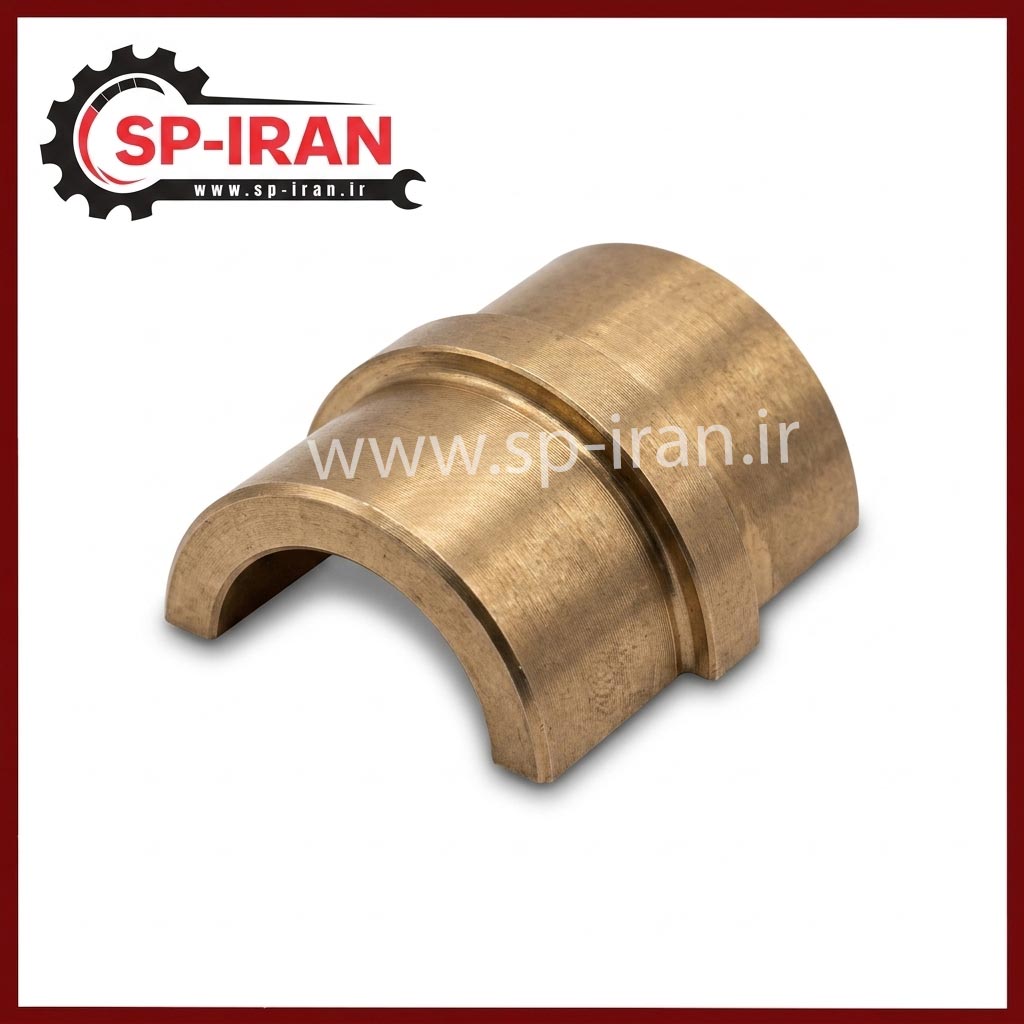

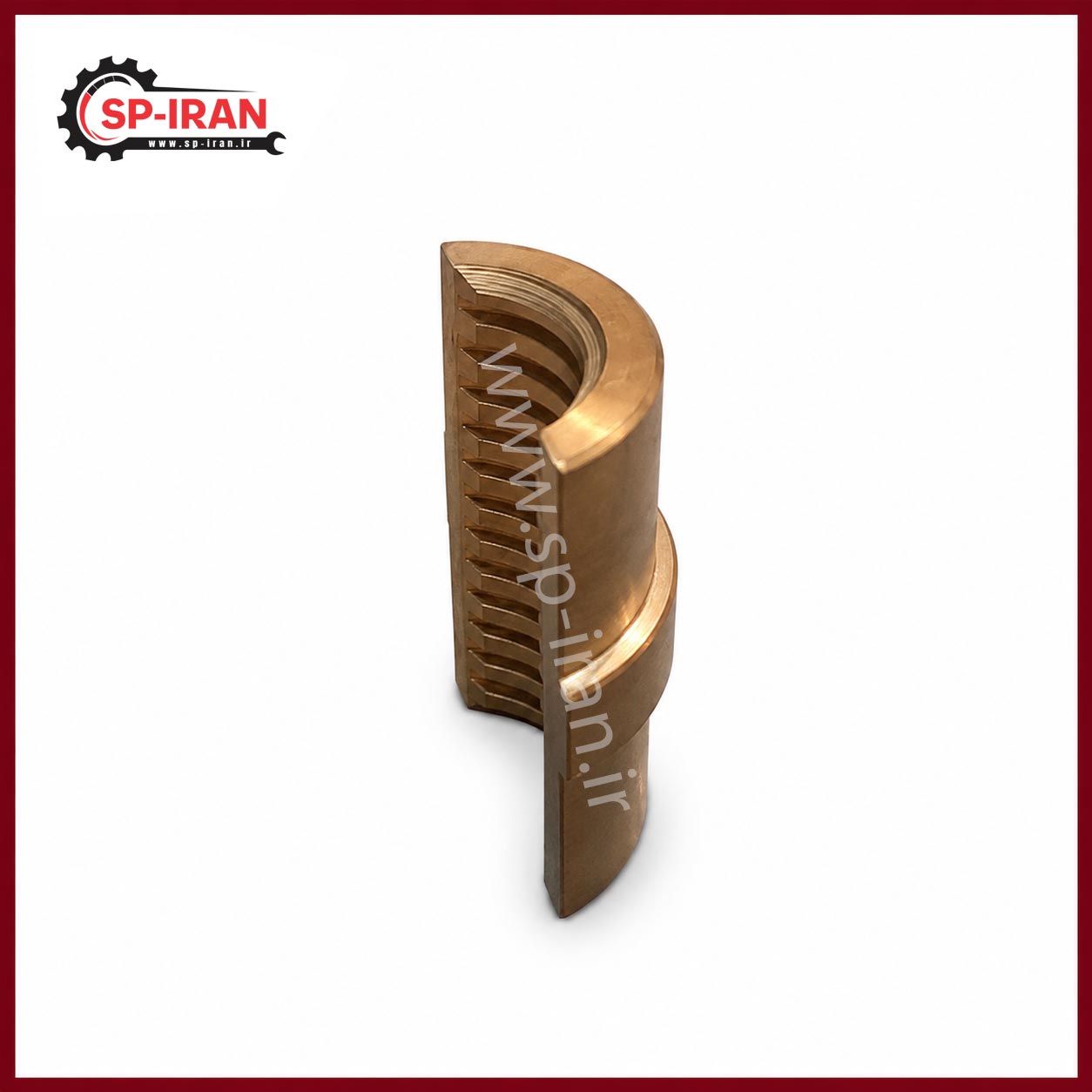

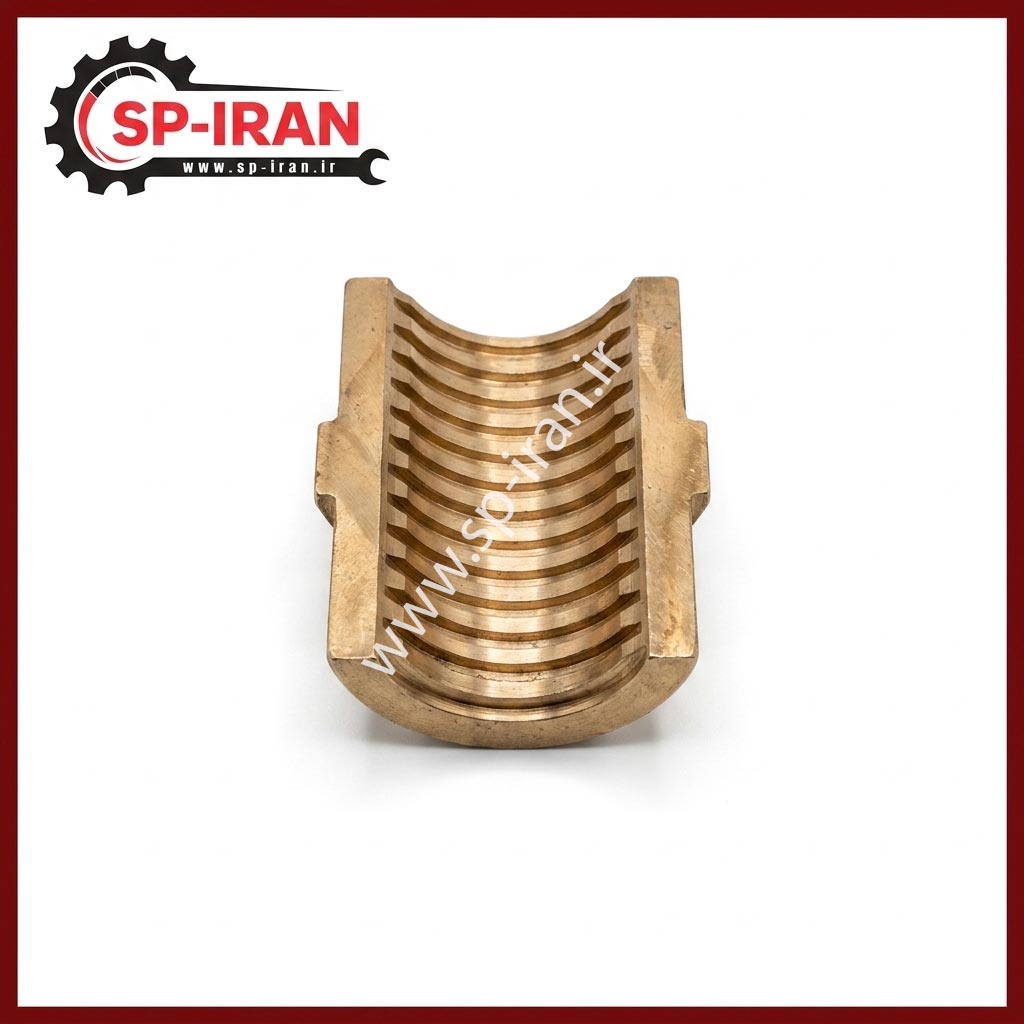

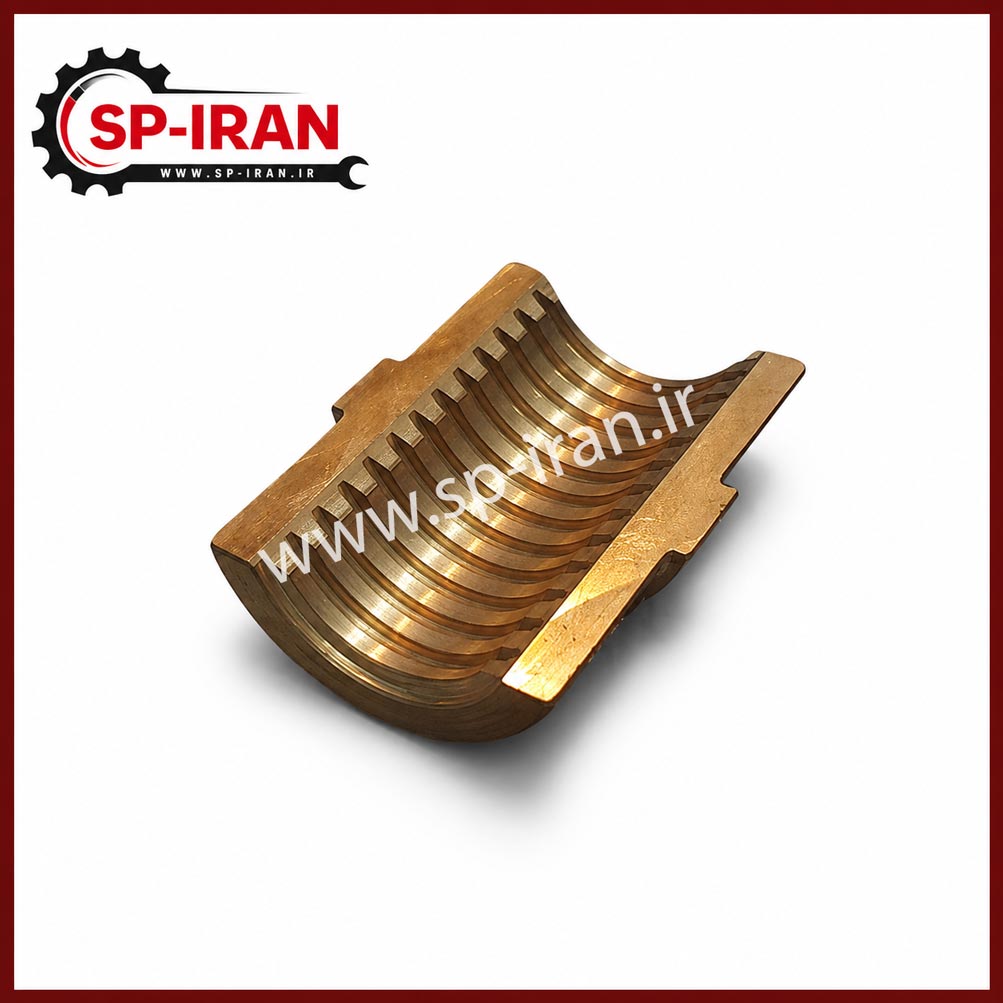

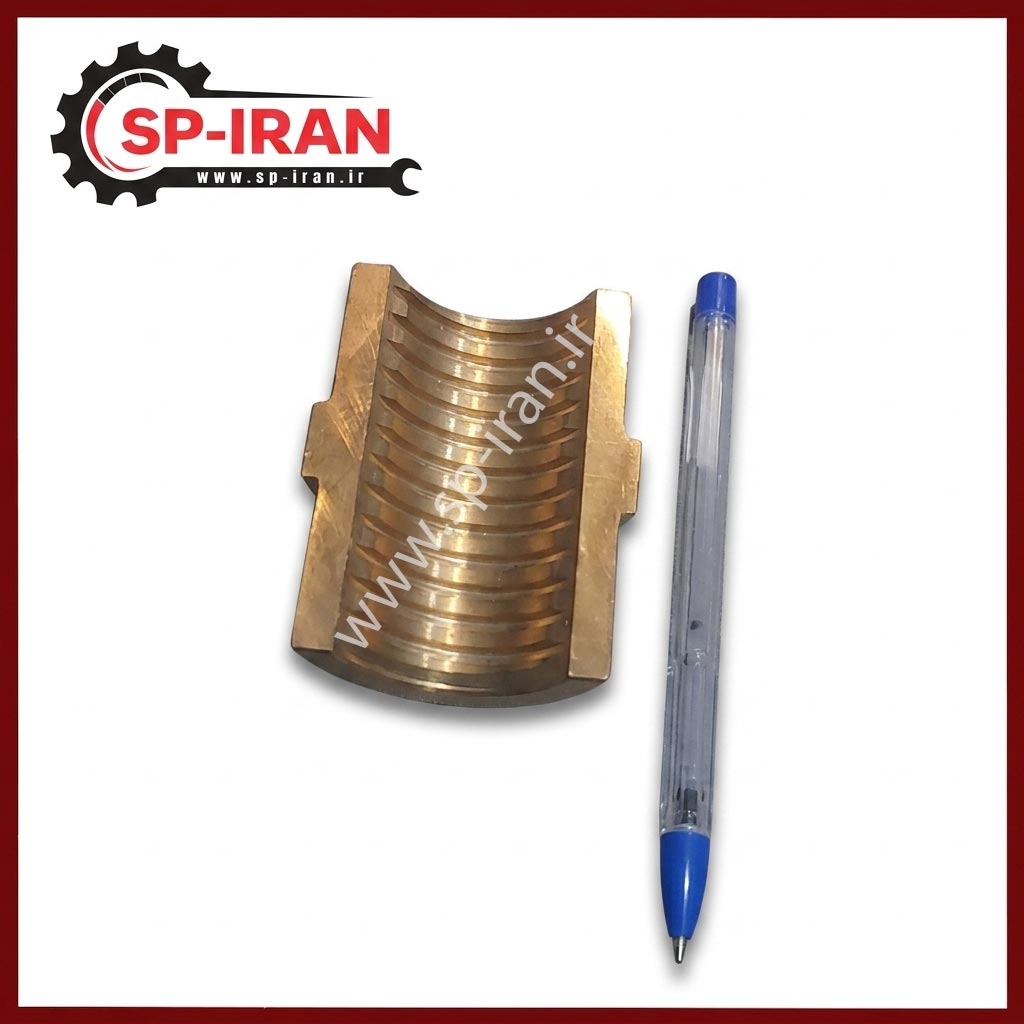

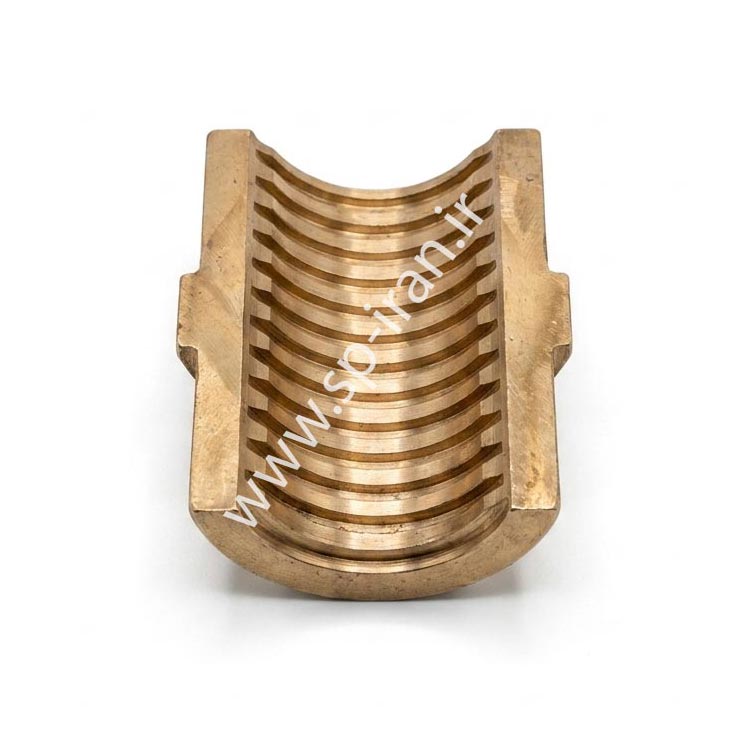

نیم مهره برنزی ماشین تراش تبریز TN50

البته در دستگاه تراش تبریزبه جای دو نیم مهره برنجی از یک عدد نیم مهره استفاده شده و در مقابل به جای نیم مهره دوم از نیم بوش چدنی استفاده شده با درگیری نیم مهره های پیچ بری ساپورت طولی به صورت منظم و هماهنگ با دوران سه نظام شروع به حرکت خواهد کرد.



فرجاد : 09127612916

دفتر فروش : 02140663507

سایر قطعات تراش تبریز TN71 موجود است.



مهره برنجی گیربکس آپرون مربوط به پیچ بری تراش تبریز TN71

دلایل از کار افتادن پیچ بری تراش تبریز

دلیل از کار افتادن پیچ بری دستگاه تراش میتواند به علت از بین رفتن نیم مهره باشد.

البته دلیل از کار افتادن پیچ بری ماشین تراش تبریز فقط به دلیل فرسودگی نیم مهره پیچ بری نخواهد بود و میتواند دلایل دیگری ، نظیر خرابی گیربکس نورتون یا خرابی اهرم پیچ بری نیز باشد.
نیم مهره برنزی و نیم بوش چدنی هردو به مرور زمان فرسوده شده و میبایست تعویض شوند.

فرسودگی نیم مهره برنزی همچنین باعث کاهش کیفیت پیچ بری دستگاه تراش تبریز خواهد شد و از دلایل گام به گام شدن رزوه های پیچ میتواند به همین دلیل باشد.

تعمیر سیتم پیچ بری دستگاه تراش تبریز

در صورتی که پیچ بری دستگاه شما دچار مشکل شده است قبل از اقدام به خرید قطعه یا تعمیر بهتر است از تیم تعمیرات مکانیک ما مشاوره بگیرید چون ممکن است با یک راهنمایی تلفنی مشکل دستگاه شما مرتفع گردد ونیازی به هزینه اعزام تعمیر کار نباشد.

برای سرویس ، تعمیر و یا رفع ایراد تمامی ماشین های ابزار با تیم فنی ما تماس بگیرید.

دفتر فنی: 02140663507

متریال مناسب جهت ساخت نیم مهره پیچ بری تراش تبریز

ممکن است شما تصمیم به ساخت نیم مهره برنجی در کارگاه خود را داشته باشید

و بخواهید متریال مناسب برای این کار را انتخاب کنید

اگر چه آلیاژهای متنوعی در بازار برای این کار وجود دارد که هرکدام دارای خواص فیزیکی خود میباشد ولی از مرسوم ترین آلیاژهای موجود در بازار که برای این کار استفاده میشود به موارد زیر میتوان اشاره کرد

آلمینیوم برنز B148-9A ویا B148-9B

آلمینیوم سیلیکون برنزB148-9E

فسفر برنز قلع و سرب 555

فسفر برنز قلع B-30

فسفر برنز قلع نیکل AMPCO-172

ما نیم مهره برنزی تراش تبریزبا کیفیت بالا و متریال مناسب را تهیه کرده ایم

نیم مهره پیچ بری مربوط به میل مادر تراش تبریز TN71

فروش قطعات یدکی تراش و فرز و دریل تبریز

فروش و تامین قطعات یدکی و لوازم جانبی ماشین سازی تبریز

برای تهیه و خرید قطعات یدکی ماشین های ساخت ماشین سازی تبریزبا ما در تماس باشید و یا از طریق سایت قطعات یدکی ایران با برند sp   اقدام به خرید قطعات مورد نیاز خود نمایید .

فروشگاه قطعات یدکی ایران امکان ارسال قطعات یدکی شما به سرتاسر ایران را دارد.

تعمیر دستگاه تراش ,فرز دکل , دریل ستونی تبریز

تعمیر و سرویس ماشین های تراشکاری باید به صورت حرفه ای و توسط استادکاران مجرب انجام شود .

تعمیر ناقص و بی کیفیت می تواند سایر اجزای ماشین را تحت تاثیر قرار داده و فرسودگی ماشین را افزایش دهد .

گاهی اثرات مخرب تعمیر و سرویس اشتباه ممکن است از دید کارفرمایان مخفی بماند و تا مدت ها اثرات آن بروز نکند ولی در دراز مدت هزینه ها ی سنگینی به بارخواهد آورد.

تیم تعمیرات قطعات یدکی ایران با سال ها تجربه در سرویس و تعمیر انواع ماشین الات صنعتی به صورت فنی  ومهندسی آماده ارائه خدمات به صنعتگران عزیز می باشند .

با ما تماس بگیرید.

فروش قطعات وتامین ابزار جانبی ماشین های تبریز

فرجاد : 09127612916

دفتر فروش : 02140663507

تعمیر دریل رادیال چینی بازو 160

تیم فنی ما به صورت تخصصی و فنی مهندسی  بر روی تعمیر دریل های چینی و اروپایی با برند ,Weida,Wdm,Knuth,Tos,Zjکه ساختار مشابه دارند کار می کنند وبه روش های کاملا حرفه ای مشکلات دریل رادیال  اعم از برق ,مکانیک,هیدرولیک را بررسی نموده و مطابق با ساختار اولیه کارخانه مشکل ماشین را رفع می کنند.

تعمیر دریل چینی Z3050*16/1

همچنین ما امکان اورهال و باز سازی کامل دریل های رادیال در کارگاه خود را داریم .

امکان تهیه قطعات اصلی و تهیه قطعات غیر اصلی با کیفیت بالا وجود دارد .

اساتید ما بین 20 تا30 سال در صنعت کسب تجربه کرده اند و کاملا بر سیستم های مکانیکی ,هیدرولیکی ,برقی ,الکترونیک اشراف دارند

با ما تماس بگیرید.

فرجاد : 09127612916

دفتر فروش : 02140663507
