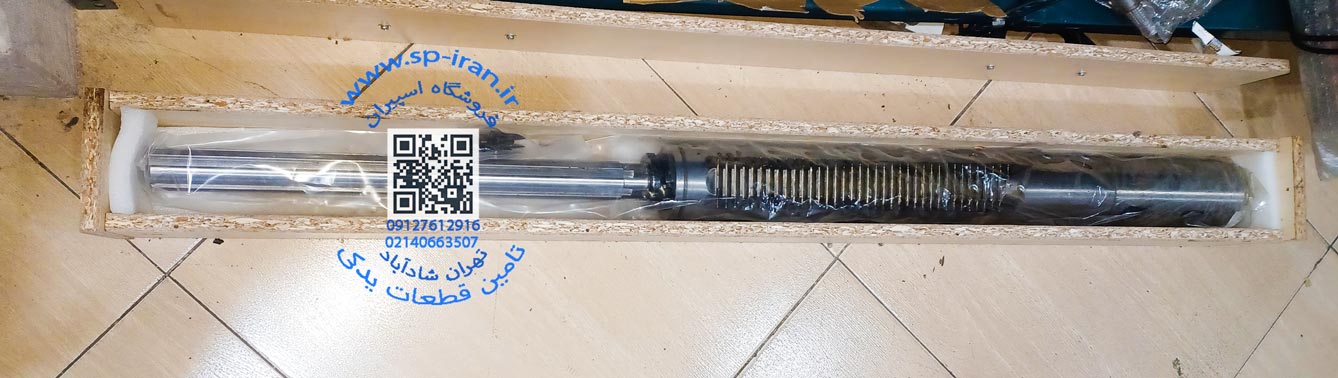

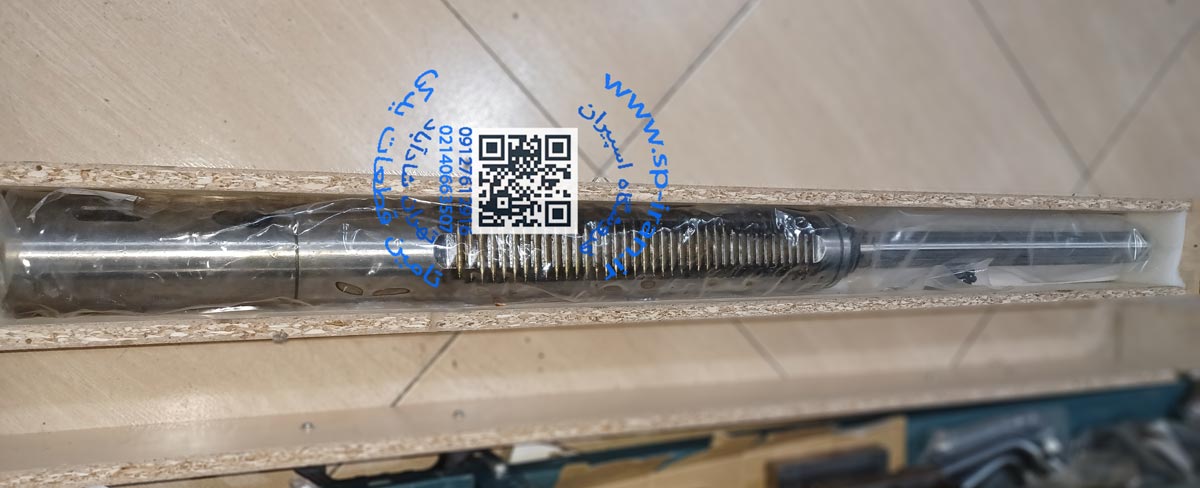

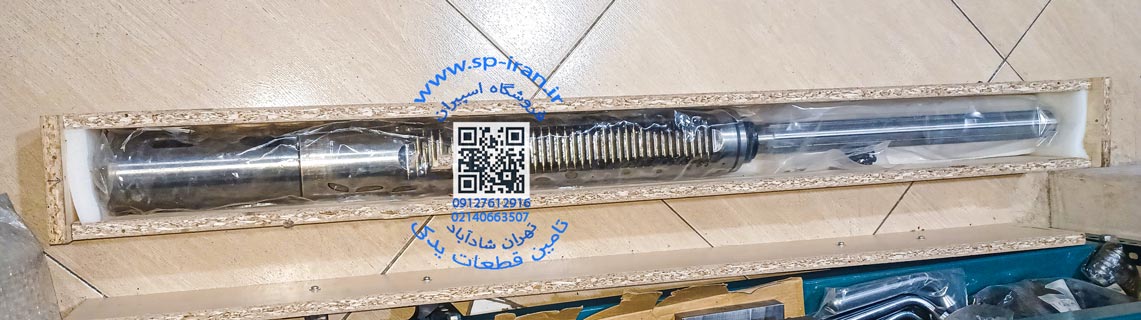

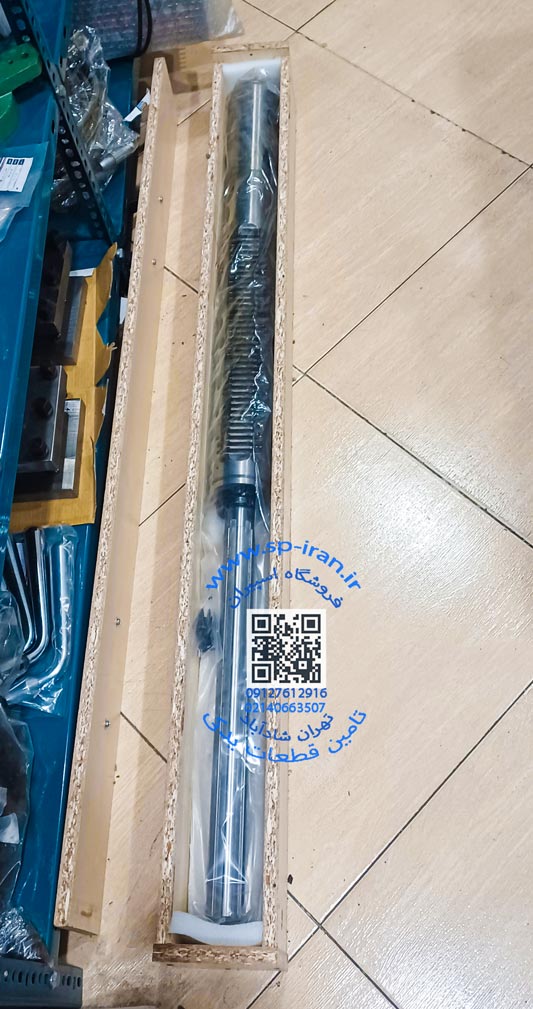

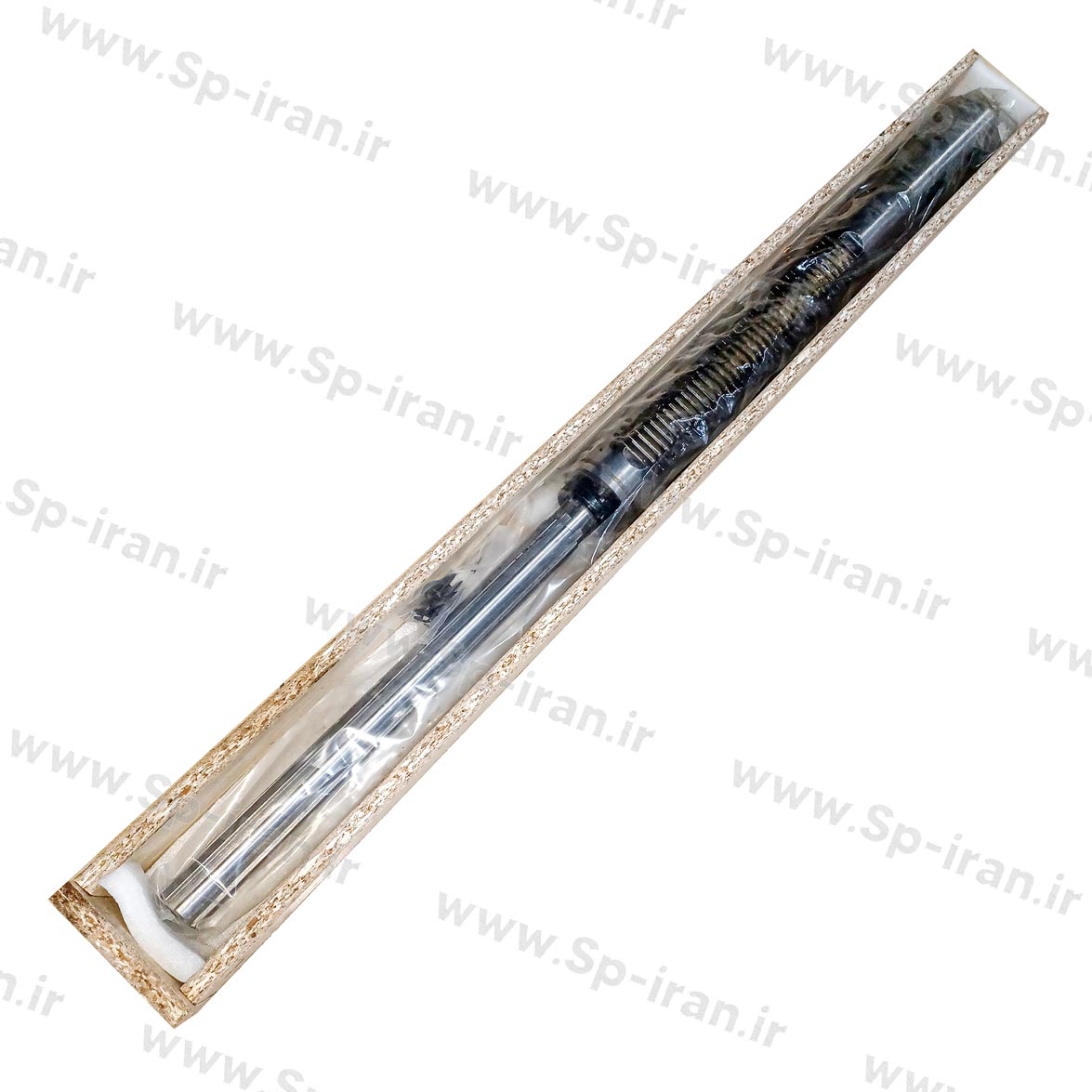

اسپیندل محور اصلی دستگاه محسوب می شود و نیروی دورانی خود را از گیربکس می گیرد. اسپیندل از اجزای مختلفی تشکیل شده است که در ادامه به توضیح هر قسمت خواهیم پرداخت.

شفت مرکزی اسپیندل دریل رادیال
به روی شفت اسپیندل شیارهایی تعبیه شده تا بتواند نیروی دورانی خود را از گیربکس بگیرد. این شیار ها به صورت شش خار یا اسپیلاین ایجاده شده است که در امتداد طول شفت ادامه دارد تا این امکان را ایجاد کن که اسپیلاین در هنگام سوراخ کاری یتواند همزمان حرکت خطی و دورانی داشته باشد.

سر دیگر شفت اسپیندل به صورت مخروط مادگی طراحی شده است ; این مخروط مورس نامیده می شود و برای نصب مته ها و ابزارهای مورد نیاز طراحی شده است.
مورس ها دارای استاندارد مختلفی می باشد .در دریل z3050 از مورس 5 و دریل z3040 از مورس 4 استفاده می شود.

جهت مشاهده سایر قطعات دریل رادیال کلیک کنید.
غلاف اسپیندل دریل رادیال
غلاف اسپیندل به صورت استوانه تو خالی و ار جنس فولاد ساخته شده است. شفت اسپیندل داخل غلاف اسپیندل توسط چند عدد بلبرینگ مونتاژ می شود. هنگام سوراخ کاری غلاف اسپیندل فقط یه صورت خطی و در راستای مته می تواند حرکت رفت و برگشت داشته باشد و شفت اسپیندل با حرکت دورانی داخل غلاف عملیات سوراخکاری را انجام می دهد.

برای انتقال حرکت خطی از دنده حلزونی به غلاف یک ردیف دنده شانه ای روی غلاف اسپیندل ایجاد شده است . این دنده شانه ای حرکت دورانی چرخدنده حلزونی را به حرکت خطی تبدیل می کند.
داخل غلاف یک بلبرینگ کف گرد نیروهای محوری و دو عدد بلبرینگ معمولی نیروهای شعاعی شفت اسپیندل را تحمل می کنند.
