صفر تا صد قفل دریل رادیال چینی zj
در این مقاله قصد داریم اجزای مختلف قفل کالسکه دریل رادیال را معرفی کرده و نحوه کارکرد هر قسمت را توضیح دهیم. تمامی قطعات یدکی دریل رادیال در فروشگاه موجود است.
رفع مشکلات ترمز هد استوک دریل رادیال
برای رفع مشکلات مربوط به ترمز یا قفل کالسکه رادیال های چینی با ما همراه باشید. برای این منظور بهتر است ابتدا قفل دریل رادیال و اجزای مختلف آن را شناسایی نمود.
قفل کلگی دریل رادیال چینی
دریل های رادیال بیشتر جهت انجام عملیات سوراخکاری و قلاویز کاری در صنعت مورد استفاده قرار می گیرند و برای آنکه یک دریل رادیال بتواند دقت لازم در ماشینکاری را داشته باشد باید از پارامترهای لازم در طراحی و ساخت بهره مند باشد.
یکی از مهمترین قسمت های دریل های رادیال قفل یا ترمزهای ماشین است .
ترمز دریل چینی
معمولا دریل رادیال از سه قسمت قفل یا ترمز می شوند که عبارتند از :
1-قفل ستون
2-قفل بازو
3- قفل کالسکه یا هد استوک
تعمیر و تامین قطعات یدکی دریل رادیال
فرجاد : 09127612916
دفتر فروش : 02140663507
که در این مقاله به توضیح هر کدام از آنها خواهیم پرداخت.
هفت تیکه دریل رادیال
دریل رادیال چینی که به نام چین وچک نیز شناخته می شوند با برند ZJ در بازار ارائه می شوند . در این دریل ها جهت انجام قفل ستون ،کالسکه و بازو از مکانیزم هیدرو مکانیکی استفاده می شود.
و از قسمتهای زیر تشکیل شده است :
- فرمان الکتریکال
- پمپ هیدرولیک
- شیربرقی
- جک هیدرولیک
- سیستم قفل مکانیکی
ست هفت تیکه ترمز دریل رادیال
در این نوع از دریل های چینی با فرمان الکتریکی که توسط اپراتور صادر می شود یک پمپ هیدرولیکی روشن شده و کار فشار سازی روغن را انجام میدهد همزمان با آن شیر برقی مربط به مسیر قفل فعال شده و روغن هیدرولیک می تواند جک هیدرولیکی قفل ها را تحریک کند با تحریک جک قسمتهای مکانیکی عمل کرده و قفل ها را باز یا بسته می کند .
تعمیر و تامین قطعات یدکی دریل رادیال
فرجاد : 09127612916
دفتر فروش : 02140663507

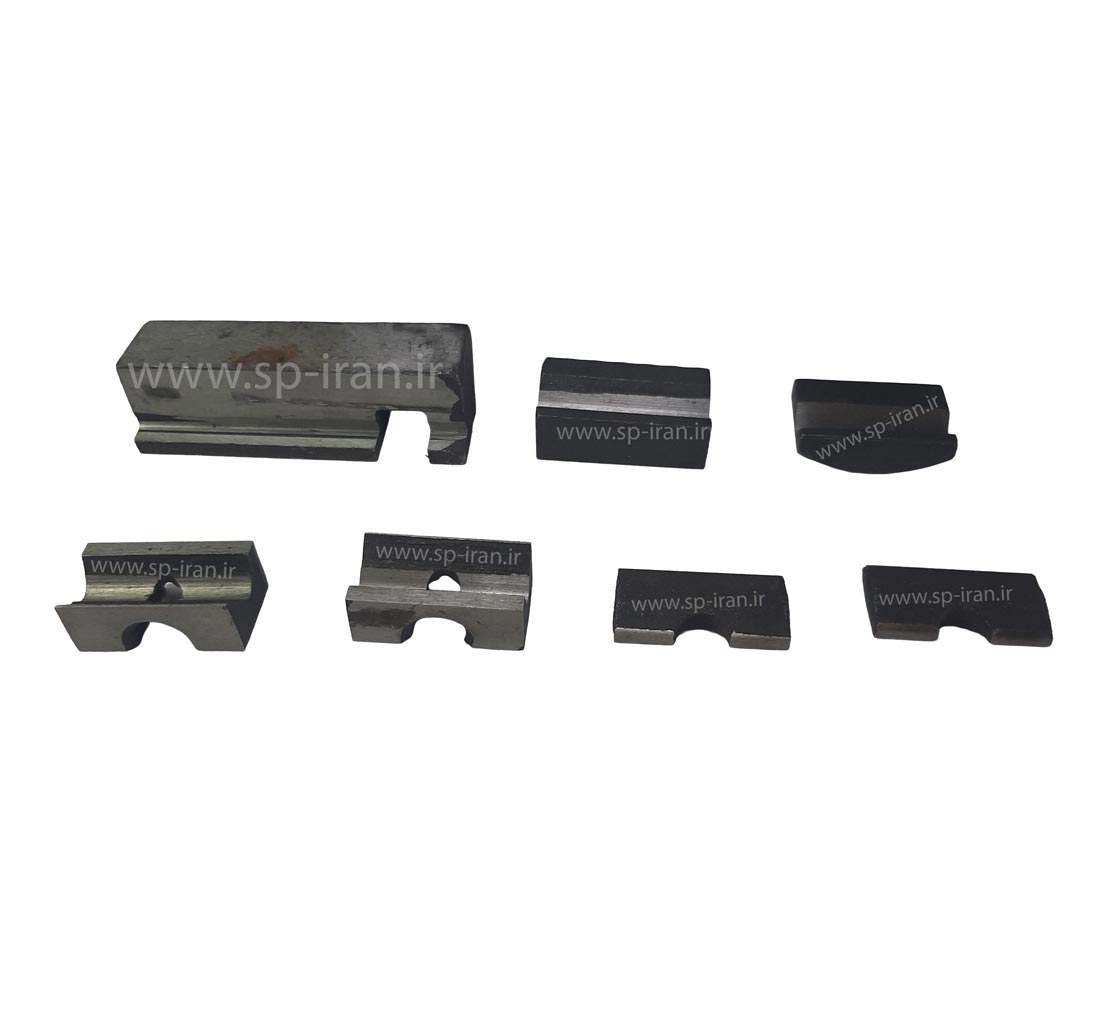

لقمه 7 تیکه قفل دریل رادیال چینی
از مهمترین قسمت های قفل مکانیکی دریل رادیال چینی می توان به هفت تیکه اشاره کرد .هفت تیکه در واقع به قطعاتی گفته می شود که کارمکانیکی اهرم قفل را انجام می دهند .هفت تیکه قفل رادیال چینی از دو عدد تیغه ،دوعدد تکیه گاه داخلی، دو عدد تکیه گاه خارجی و یک عدد گوه تشکیل شده است .
تعمیر و تامین قطعات یدکی دریل رادیال
فرجاد : 09127612916
دفتر فروش : 02140663507
بررسی قفل کالسکه یا قفل هداستوک دریل رادیال چینی
قفل کالسکه یا هد استوک
کالسکه یا هد استوک دریل رادیال بر روی بازو نصب شده و امکان جابجایی محور اسپیندل در راستای افقی را فراهم می کند.پس از آنکه اپراتور مکان مورد نظر خود را تنظیم کرد باید کالسکه بر روی بازو قفل شود تا امکان ماشینکاری دقیق را فراهم نماید.در دریل رادیال چین و چک قفل هد استوک همانند قفل بازو و قفل ستون از ساختار مشابهی برخوردار است و توسط جک هیدرولیکی تحریک می شود .اجزای مکانیکی قفل هد استوک نیز از هفت تیکه و اهرم های مشابهی تشکیل شده است.
تعمیر و تامین قطعات یدکی دریل رادیال
فرجاد : 09127612916
دفتر فروش : 02140663507
هنگامی که جک توسط پمپ هیدرولیک تحریک می شود هفت تیکه یا لقمه های قفل ،کالسکه را بر روی بازو چفت می کنند و تا مادامی که فرمان باز شدن صادر نشود قفل باید حالت پایدار داشته باشد و رها نشود.
لرزش دریل رادیال زیر بار
قفل هد استوک در دریل رادیال یکی از مهمترین قسمت های ماشین محسوب می شود. به طوری که اختلال در عملکرد این قفل امکان کار دقیق و راحت را از اپراتور می گیرد و زمان ماشینکاری را افزایش می دهد. چنانچه قفل کالسکه نتواند به خوبی عمل کند امکان ماشین کاری دقیق وجود ندارد. یک قفل ضعیف و نیم بند نمی تواند پایداری اسپیندل را در سوراخکاری تضمین کند . بنابرین هداستوک هنگام ماشین کاری شروع به لرزش خواهد کرد. در دریل های رادیال چینی قفل کلگی یا کالسکه از تنظیمات دقیق و حساسی برخوردار است و چنانچه این تنظیمات به درستی انجام نشود حرکت کالسکه بر روی بازو به سختی انجام می شود و یا قفل به خوبی عمل نمی کند همچنین ممکن است حین عملیات سوراخکاری قفل آزاد شود . علاوه بر تنظیمات در این بخش فرسودگی قطعات و لقمه های قفل نیز می تواند باعث بروز مشکل در کار ماشین شود .
فروش قطعات یدکی دریل رادیال چینی
برای تهیه قطعات یدکی دریل رادیال چینی با ما تماس بگیرید.
تعمیر و تامین قطعات یدکی دریل رادیال
فرجاد : 09127612916
دفتر فروش : 02140663507
تعمیر دریل رادیال چین و چک ZJ
تیم فنی ما به صورت تخصصی و فنی مهندسی بر روی تعمیر دریل چینی با برند ZJ کار می کنند و به روش های کاملا حرفه ای مشکلات دریل رادیال اعم از برق ,مکانیک,هیدرولیک را بررسی نموده و مطابق با ساختار اولیه کارخانه مشکل دریل رادیال را رفع می کنند.
تعمیر دستگاه تراش ,فرز دکل , دریل ستونی تبریز
تعمیر و سرویس ماشین های تراشکاری باید به صورت حرفه ای و توسط استادکاران مجرب انجام شود. تعمیر ناقص و بی کیفیت می تواند سایر اجزای ماشین را تحت تاثیر قرار داده و فرسودگی ماشین را افزایش دهد .گاهی اثرات مخرب تعمیر و سرویس اشتباه ممکن است از دید کارفرمایان مخفی بماند و تا مدت ها اثرات آن بروز نکند ولی در دراز مدت هزینه های سنگینی به بارخواهد آورد. تیم تعمیراتی ما با سال ها تجربه در سرویس و تعمیر انواع ماشین الات صنعتی به صورت فنی و مهندسی آماده ارائه خدمات به صنعتگران عزیز می باشند . با ما تماس بگیرید.
تعمیر دریل رادیال چین و چک Z3050 *16/1
تیم فنی ما به صورت تخصصی و فنی مهندسی بر روی تعمیر دریل های چینی و نمونه های مشابه اروپایی با برند های
- دریل رادیال Weida
- دریل رادیال WDM
- دریل رادیال Knuth
- دریل رادیال Tos
- دریل رادیال Zj
که ساختار مشابه دارند کار می کنند و به روش های کاملا حرفه ای مشکلات دریل رادیال اعم از برق ,مکانیک,هیدرولیک را بررسی نموده و مطابق با ساختار اولیه کارخانه مشکل ماشین را رفع می کنند.
امکان تهیه قطعات اصلی و تهیه قطعات غیر اصلی با کیفیت بالا وجود دارد .
اساتید ما بین 20 تا 30 سال در صنعت کسب تجربه کرده اند و کاملا بر سیستم های مکانیکی ,هیدرولیکی ,برقی ,الکترونیک اشراف دارند.
با ما تماس بگیرید.
