در دستگاه های دریل رادیال مدل ZJ3050، بازوی متحرک نقش اصلی را در تنظیم موقعیت سوراخ کاری ایفا میکند. این بازو بر روی ستون عمودی دستگاه حرکت میکند و پس از تنظیم در ارتفاع دلخواه، باید به صورت ایمن قفل شود تا از لرزش، انحراف و خطای سوراخ جلوگیری شود.
وظیفه این قفل کردن دقیق بر عهده قطعه ای به نام قفل بازو (Arm Lock ) است که از یک سیستم الکتروهیدرولیک بهره میبرد.
فرجاد : 09127612916
دفتر فروش : 02140663507
ساختار و نحوه عملکرد قفل بازو
این سیستم درون بدنه ی بازوی دریل رادیال چینی قرار دارد و بازوی دریل بر روی ستون امکان حرکت رو به بالا و پایین را دارد و هنگامی که اپراتور بخواهد ارتفاع بازو را با توجه به سطح کار تنظیم کند، فرمان حرکت بازو را میدهد .
برای حرکت بازو ابتدا باید قفل آن ازاد شده و سپس موتور بالابر روشن شود . پس از تنظیم ارتفاع بازو باید به صورت اتوماتیک قفل بازو عمل کرده و بازو را روی ستون قفل کند . برای آنکه فرایند clamping یا unclamp ترمز بازو به درستی کار کند یک جک هیدرولیک قطعات مکانیکی را تحریک میکند . قطعات مکانیکی شامل شش اهرم کوچک ( شش تیکه قفل بازو ) و دو اهرم بلند میباشد.

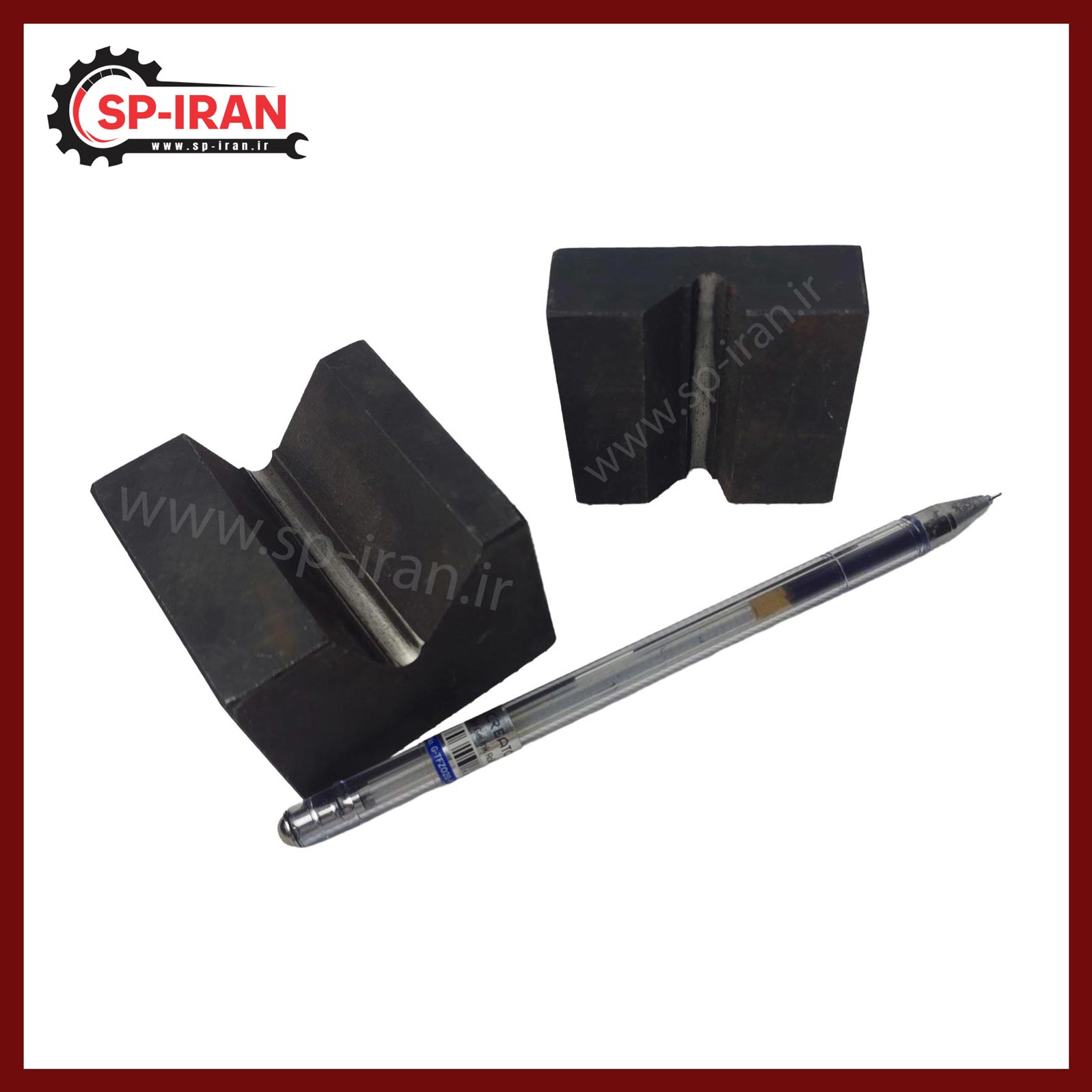

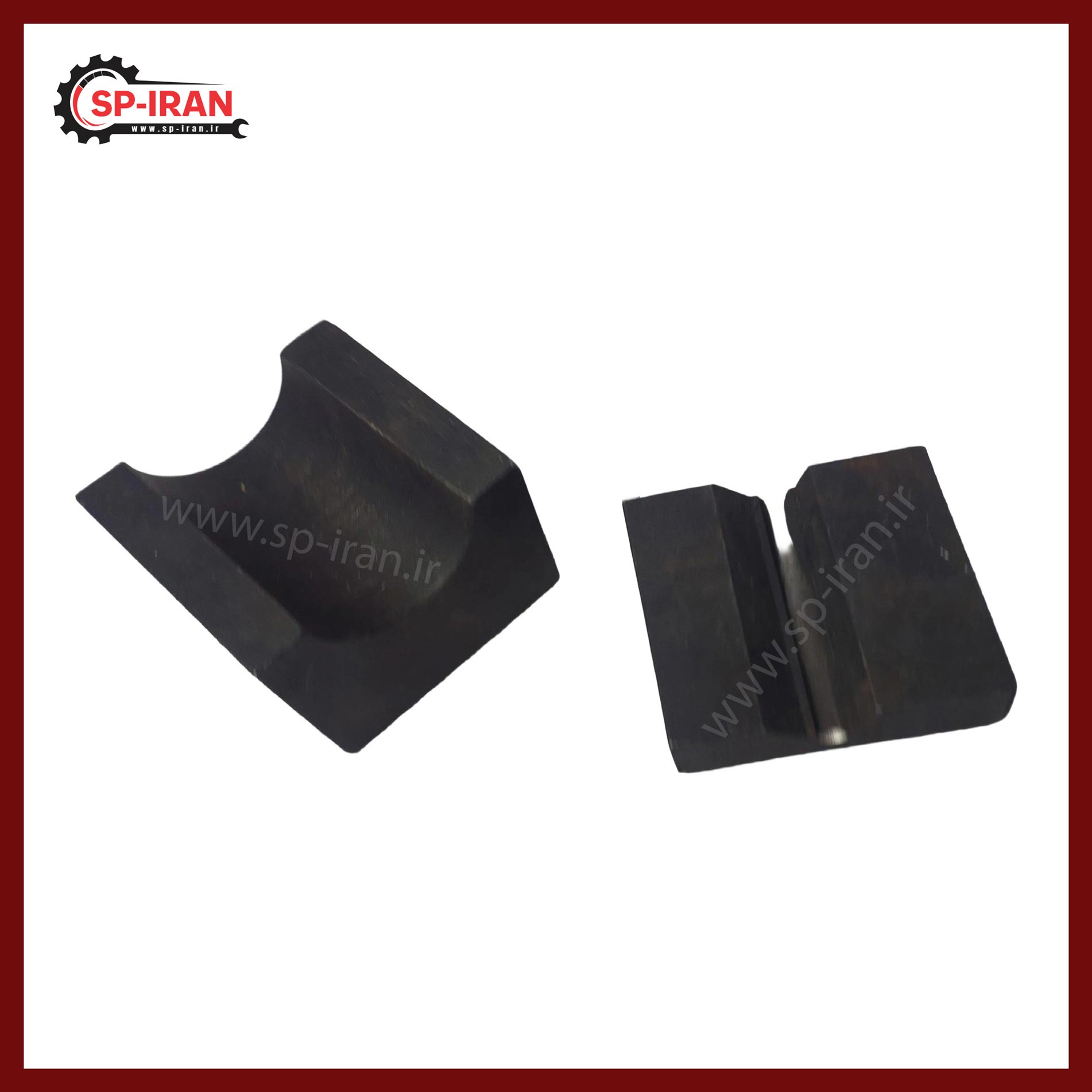

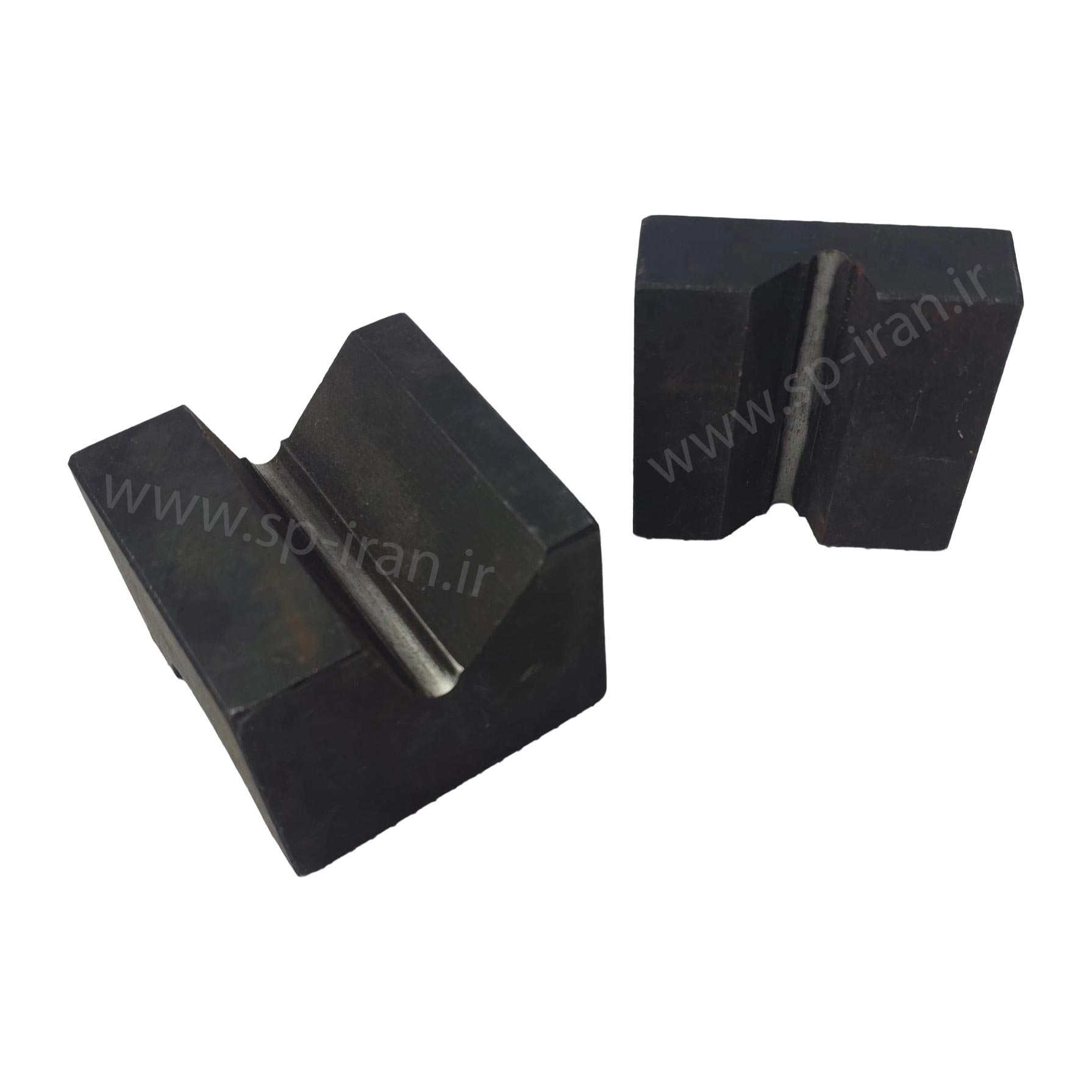

شش تیکه قفل بازو توسط جک هیدرولیک در موقعیت مناسب قرار میگیرد تا اهرم های بلند را تحت فشار بگذارد . موقعیت قرارگیری شش تیکه ها در پایداری و استحکام قفل بسیار اهمیت دارد. چنانچه شش تیکه در موقعیت مناسب قرار نگیرد، احتمال پایداری قفل از بین میرود.
چنانچه هنگام حرکت بازو قفل آزاد نگردد ، موجب خسارت های سنگین به گیربکس بالابر ، میل پیچ و مهره بالابر و همچنین آسیب سطح ستون میگردد و اگر پس از تنظیم ارتفاع بازو قفل مجددا عمل نکند باعث لرزش بازو در هنگام سوراخکاری میگردد.
فرجاد : 09127612916
دفتر فروش : 02140663507
دلایل خرابی یا سایش فک ها
-
روانکاری ناکافی در محل تماس
-
فشار بیش از حد هنگام قفل کردن
-
آلودگی یا تراشه های فلزی بین فک و ستون
تمامی قطعات یدکی دریل رادیال در فروشگاه موجود است. جهت خرید و مشاوره تماس بگیرید.
