رینگ 4 تیکه گرد گیر ستون دریل رادیال Z3050
رینگ چهار تکه ستون چیست؟
رینگ چهار تکه ستون یکی از قطعات کاربردی در ساختار ستون دریل رادیال است که نقش اصلی آن، تثبیت گردگیرها و کمک به حرکت ایمن و روان بازوی دستگاه روی ستون میباشد. این قطعه اگرچه در نگاه اول ساده به نظر میرسد، اما در عملکرد صحیح، طول عمر و ایمنی دستگاه تأثیر مستقیمی دارد.
برای تنظیم ارتفاع هداستوک نسبت به سطح قطعهکار، بازوی دریل رادیال باید بتواند بهصورت عمودی روی ستون حرکت کند. این حرکت نیازمند طراحی دقیق و ایمنسازی بخش زیرین بازو است تا از آسیبهای احتمالی جلوگیری شود.
نقش ستون و بازو در دریل رادیال
در دریلهای رادیال بازو 160، ستون بهعنوان محور اصلی دستگاه عمل میکند و بازو (Arm) باید بتواند بهصورت عمودی روی این ستون حرکت کند تا ارتفاع هداستوک متناسب با ابعاد قطعهکار تنظیم شود. این حرکت عمودی، در صورت نبود طراحی مناسب و قطعات محافظ، میتواند باعث سایش شدید سطح ستون، ،نفوذ گردوغبار و براده فلزی ،کاهش دقت ماشینکاری و افزایش استهلاک قطعات شود. به همین دلیل، استفاده از سیستمهای محافظتی مانند گردگیر و رینگ چهار تکه ستون در طراحی دریل رادیال ضروری است.
گردگیر ستون و ارتباط آن با رینگ چهار تکه
در طراحی استاندارد دریل رادیال Z3050، معمولاً دو عدد گردگیر لاستیکی در قسمت بالا و پایین بازو نصب میشود. این گردگیرها وظایف زیر را بر عهده دارند:
جلوگیری از ورود گردوغبار، براده و آلودگی به سطح ستون
حفظ روغن روی سطح ستون
کاهش اصطکاک بین بازو و ستون
افزایش عمر مفید ستون و بوشها
گردگیرها بهتنهایی قابلیت تثبیت روی بازو را ندارند و برای محکم شدن، نیاز به قطعهای نگهدارنده دارند که این وظیفه بر عهده رینگ چهار تکه ستون است.
جهت مشاهده سایر قطعات دریل رادیال کلیک کنید.

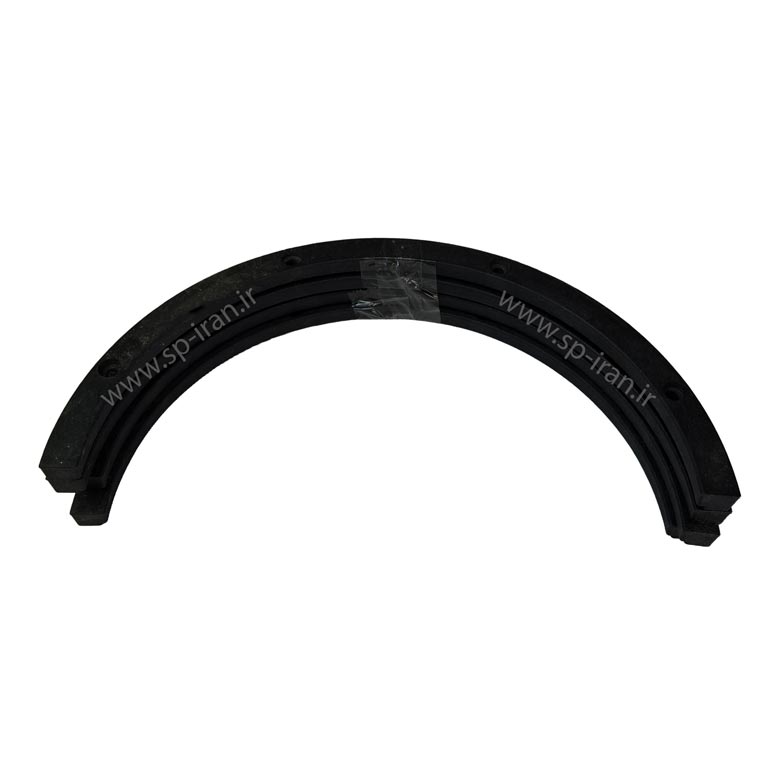

ساختار رینگ چهار تکه ستون
رینگ چهار تکه ستون در واقع ازچهار نیم رینگ مجزا تشکیل شده اند:
دو نیم رینگ برای گردگیر بالایی
دو نیم رینگ برای گردگیر پایینی
هر نیمرینگ بهوسیله چند پیچ به بدنه بازو بسته میشود. در مجموع، چهار قطعه مجزا داریم که پس از نصب کامل، گردگیر را بهصورت یکنواخت و ایمن در جای خود نگه میدارند. به همین دلیل، در بازار و میان تعمیرکاران با نام رینگ چهار تکه ستون شناخته میشود.
سیستم روغنکاری و نقش رینگها
یکی از وظایف مهم رینگ چهار تکه ستون، کمک به روغنکاری اصولی ستون دریل رادیال است. در اکثر مدلها:
پمپ روغنکاری ستون از طریق دو شلنگ مخصوص به نیم رینگهای بالا متصل میشود.
روغن از این مسیر به سطح ستون منتقل شده و باعث:
حرکت نرم و یکنواخت بازو
کاهش اصطکاک و سایش
جلوگیری از زنگزدگی ستون
افزایش دقت در تنظیم ارتفاع میگردد.
برای روغنکاری منظم سدر صورت خرابی یا نصب نادرست رینگ چهار تکه، روغنکاری بهدرستی انجام نمیشود و ستون در مدت کوتاهی دچار خطافتادگی و آسیب جدی خواهد شد. تون، پمپ روغن از طریق دو شلنگ مخصوص به رینگها متصل میشود. این سیستم باعث روانسازی حرکت بازو روی ستون و جلوگیری از سایش زودرس قطعات میگردد.
علائم خرابی رینگ چهار تکه ستون
برخی نشانهها که میتوانند بیانگر خرابی یا نیاز به تعویض این قطعه باشند:
نشت روغن از اطراف بازو
لق شدن یا جابجایی گردگیر
حرکت خشک و سخت بازو روی ستون
شنیده شدن صدای سایش هنگام تنظیم ارتفاع
نفوذ گردوغبار به سطح ستون
در صورت مشاهده این علائم، بررسی و تعویض بهموقع رینگ چهار تکه ستون، از هزینههای سنگین تعمیرات بعدی جلوگیری میکند.
نکات مهم هنگام خرید رینگ چهار تکه ستون
برای انتخاب و خرید این قطعه، به نکات زیر توجه کنید:
دقت ابعادی متناسب با مدل دریل رادیال
سازگاری با سیستم روغنکاری دستگاه
تطابق با برند و مدل دریل (مانند دریل رادیال روسی، بلغاری، چینی و …)
تأمین رینگ چهار تکه ستون در اسپیران
در اسپیران، ما با تمرکز بر تأمین قطعات یدکی کمیاب و تخصصی دریل رادیال، رینگ چهار تکه ستون را با:
کیفیت صنعتی
دقت ابعادی بالا
قابلیت استفاده در تعمیرات حرفهای
در اختیار تعمیرکاران و صاحبان کارگاهها قرار میدهیم.
شعار ما در اسپیران: «تو تعمیرات، کنارتیم»
جمعبندی
رینگ چهار تکه ستون یکی از قطعات کلیدی اما کمتر دیدهشده در دریل رادیال است که نقش مهمی در:
ایمنی حرکت بازو ،عملکرد صحیح سیستم روغنکاری، افزایش عمر ستون و بازو ، حفظ دقت دستگاه ایفا میکند. توجه به سلامت این قطعه، یعنی پیشگیری از آسیبهای پرهزینه در آینده.
اگر برای تعمیر یا نگهداری دریل رادیال خود به مشاوره یا تأمین این قطعه نیاز دارید، اسپیران همراه شماست.
