شیر برقی دریل رادیال چینی
دریل رادیال چینی از سه ناحیه اصلی قفل می‌شود:
قفل ستون
قفل کالسکه (هدستوک)
قفل بازو
شیر برقی ستون و هد استوک دریل رادیال
گاهی نیاز است اپراتور برای سوراخکاری در راستای یک خط مسقیم , ستون دریل را قفل کند و فقط با آزاد کردن کالسکه سوراخکاری را ادامه دهد . در چنین شرایطی اپراتور باید بتواند فقط ترمز کالسکه را آزاد کند و ستون در حالت قفل بماند وگاهی ممکن است اپراتور نیاز داشته باشد در مسیر یک دایره سوراخکاری کند . در چنین شرایطی اپراتور فقط ترمز ستون را آزاد می کند و هر بار که فرمان آزاد سازی بدهد,کالسکه در حالت ترمز دائم باقی می ماند و ستون آزاد می شود بنابراین هد استوک حول محور ستون خواهد چرخید و اپراتور موقعیت جدید را تنظیم می کند.
ستون این دستگاه قابلیت دوران حول محور خود را دارد، و اپراتور می‌تواند آن را در موقعیت دلخواه چرخانده و سپس قفل کند. بازوی دریل نیز قابلیت حرکت عمودی روی ستون را دارد و اپراتور بسته به نیاز، ارتفاع بازو را تنظیم می‌کند. پس از تنظیم، قفل بازو به‌صورت اتوماتیک فعال شده و بازو را در همان ارتفاع قفل می‌کند.
تمامی قطعات یدکی دریل رادیال در فروشگاه موجود است. جهت خرید و مشاوره تماس بگیرید.
فرجاد : 09127612916
دفتر فروش : 02140663507
مگنت هیدرولیک دریل رادیال
برای به کار گیری چنین ویژگی هایی درطراحی دریل رادیال از شیر برقی استفاده شده . شیر های برقی این امکان را فراهم می کنند که در صورت لزوم فقط مدار هیدرولیک یکی از ترمزها فعال شود و اپراتور از ویژگی های دریل رادیال استفاده کند.
کالسکه یا هداستوک نیز که روی بازو حرکت می‌کند، پس از تنظیم در موقعیت مورد نظر باید قفل شود تا از هرگونه لغزش حین عملیات جلوگیری گردد. برای انتخاب ناحیه قفل، اپراتور از یک کلید سلکتوری استفاده می‌کند تا قفل مورد نظر را فعال نماید.
انواع سولونوئید ولو دریل رادیال چینی
دریل های رادیال در چند مدل طراحی و ساخته می شوند.
در طراحی بعضی از دریل های رادیال از یک شیر برقی و در بعضی دیگر دو شیر برقی استفاده شده.
سیستم هیدرولیک در این مدل ها باهم متفاوت است.
برای فعال‌سازی قفل‌ها، از دو شیر برقی (سولونوئید ولو) استفاده شده که روی یک بلوک هیدرولیک نصب شده‌اند. یکی از شیرها، مسیر قفل ستون و دیگری، مسیر قفل کالسکه را کنترل می‌کند. در مدل‌های دریل رادیال ZJ، قفل بازو شیر برقی اختصاصی ندارد. در این مدل‌ها، هنگامی که هر دو شیر برقی دیگر غیرفعال باشند، مسیر قفل بازو باز شده و فعال می‌شود.
فرجاد : 09127612916
دفتر فروش : 02140663507
سیم پیچ شیر هیدرولیک دریل ( درل )
شیر برقی از دو قسمت اصلی تشکیل شده:
- بوبین یا سولونوئید
- اسپول یا بلوک شیر برقی
بوبین یک سیم پیچ الکتریکی است که پس از برقدار شدن با خاصیت مغناطیس باعث تحریک اسپول شیر برقی می شود.
اسپول شیر برقی مسیر عبور روغن در خروجی بلوک را کنترل می کند.

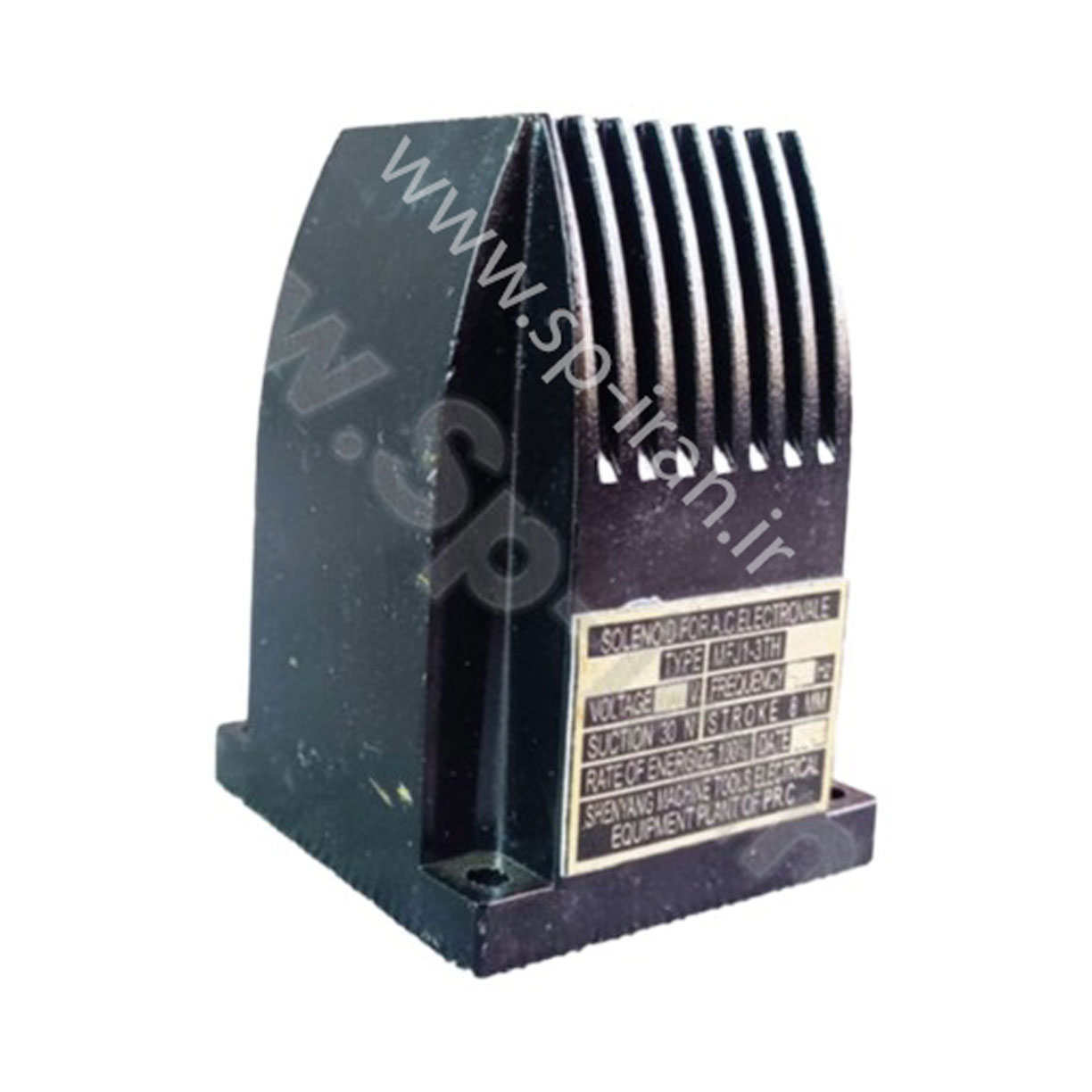

مگنت شیر برقی یا بوبین شیر برقی از یک سیم‌پیچ و یک هسته آهنی تشکیل شده است و با ولتاژ ۱۱۰ ولت عمل می‌کند. هنگام فعال شدن قفل هر قسمت، بوبین مربوط به همان شیر برقی برق دار شده و مسیر عبور روغن را برای فعال‌سازی قفل باز می‌کند.
در هنگام عملکرد قفل بازو، هر دو مگنت غیرفعال باقی می‌مانند تا قفل بازو فعال شود.
چرا شیر برقی دریل رادیال از کار می افتد؟
بوبین یا مگنت شیر برقی علاوه بر سیم پیچ دارای قطعات مکانیکی حساس است و به مرور زمان فرسوده خواهد شد و عملکرد خود را از دست می دهد .
از دیگر دلایل از کار افتادن شیر برقی, سوختن بوبین است .
بوبین یا سولونوئید ممکن است بر اثر عملکرد ناقص اسپول, داغ کند و بسوزد همچنین اعمال ولتاژ نامناسب نیز به سوختن سیم پیچ کمک می کند.
فرجاد : 09127612916
دفتر فروش : 02140663507
از کار افتادن ترمز دریل رادیال چینی
از کار افتادن ترمز یا قفل دریل رادیال دلایل گوناگونی دارد. مشکل در سیستم مدار فرمان الکتریکی و یا از کار افتادن سیستم لقمه های مکانیکی و مدار هیدرولیک می تواند دلیل از کار افتادن ترمز های دریل رادیال باشد . چنانچه شیر برقی نتواند عملکرد درستی داشته باشد سیستم ترمز های هیدرولیکی دریل از کار می افتد و یا به درستی کار نمی کند.
فروش مگنت ویا بوبین شیر برقی دریل رادیال
بوبین یا سولونوئید ولو شیر برقی دریل رادیال در فروشگاه قطعات یدکی ایران موجود است . تمامی قطعات اصلی بوده و از کیفیت خوبی برخوردار است.
لطفا برای گرفتن قیمت و تهیه قطعات یدکی دریل رادیال با ما تماس بگیرید.
تعمیر دستگاه تراش ,فرز دکل , دریل ستونی تبریز
تعمیر و سرویس ماشین های تراشکاری باید به صورت حرفه ای و توسط استادکاران مجرب انجام شود .
تعمیر ناقص و بی کیفیت می تواند سایر اجزای ماشین را تحت تاثیر قرار داده و فرسودگی ماشین را افزایش دهد .
گاهی اثرات مخرب تعمیر و سرویس اشتباه ممکن است از دید کارفرمایان مخفی بماند و تا مدت ها اثرات آن بروز نکند ولی در دراز مدت هزینه های سنگینی به بارخواهد آورد.
تیم تعمیراتی ما با سال ها تجربه در سرویس و تعمیر انواع ماشین الات صنعتی به صورت فنی و مهندسی آماده ارائه خدمات به صنعتگران عزیز می باشند .
با ما تماس بگیرید.
فرجاد : 09127612916
دفتر فروش : 02140663507
تعمیر دریل رادیال چین و چک Z3050 *16/1
تیم فنی ما به صورت تخصصی و فنی مهندسی بر روی تعمیر دریل های چینی و نمونه های مشابه اروپایی با برند های
دریل رادیال Weida
دریل رادیال WDM
دریل رادیال Knuth
دریل رادیال Tos
دریل رادیال Zj
که ساختار مشابه دارند کار می کنند و به روش های کاملا حرفه ای مشکلات دریل رادیال اعم از برق ,مکانیک,هیدرولیک را بررسی نموده و مطابق با ساختار اولیه کارخانه مشکل ماشین را رفع می کنند.
امکان تهیه قطعات اصلی و تهیه قطعات غیر اصلی با کیفیت بالا وجود دارد .
اساتید ما بین 20 تا30 سال در صنعت کسب تجربه کرده اند و کاملا بر سیستم های مکانیکی ,هیدرولیکی ,برقی ,الکترونیک اشراف دارند.
با ما تماس بگیرید.
فرجاد : 09127612916
دفتر فروش : 02140663507
قطعات یدکی دریل رادیال zj
برای تهیه و خرید قطعات یدکی ماشین های تراش, دریل ستونی, دریل رادیال, فرز و …. با ما در تماس باشید.
فروشگاه قطعات یدکی ایران (Spare Parts Iran) اسپیران با برند Sp امکان ارسال قطعات یدکی شما به سرتاسر ایران را دارد.
فروش قطعات وتامین ابزار جانبی
فرجاد : 09127612916
دفتر فروش : 02140663507
فروش فنر قالب سازی
جهت تهیه فنر های قالب سازی (خرید فنر قالب) کلیک کنید.
فروش خط کش و نمایشگر دیجیتال
جهت اطلاع از انواع خط کش و نمایشگر دیجیتال (خرید خطکش دیجیتال) کلیک کنید.
