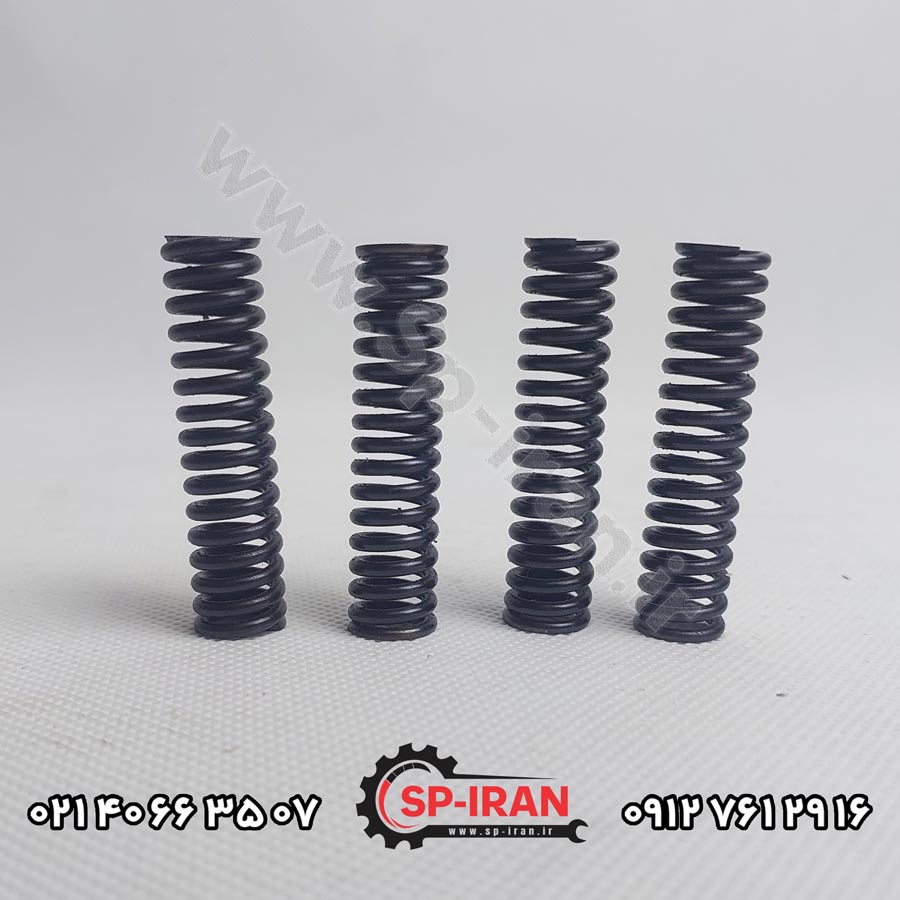

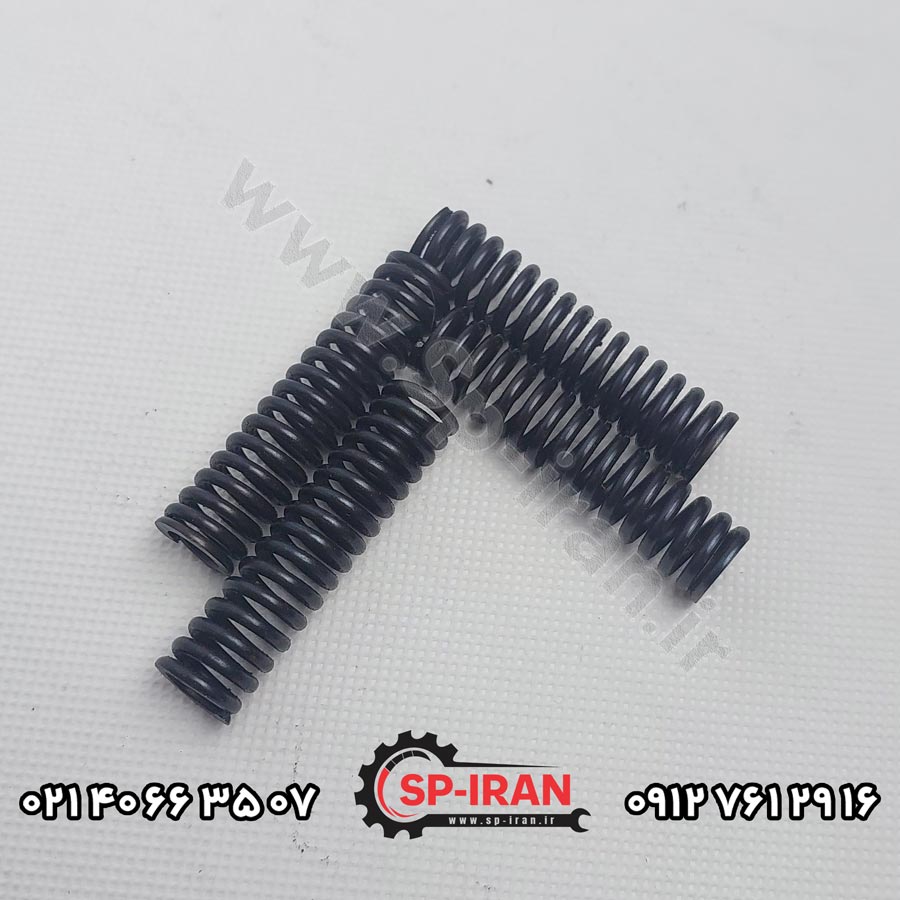

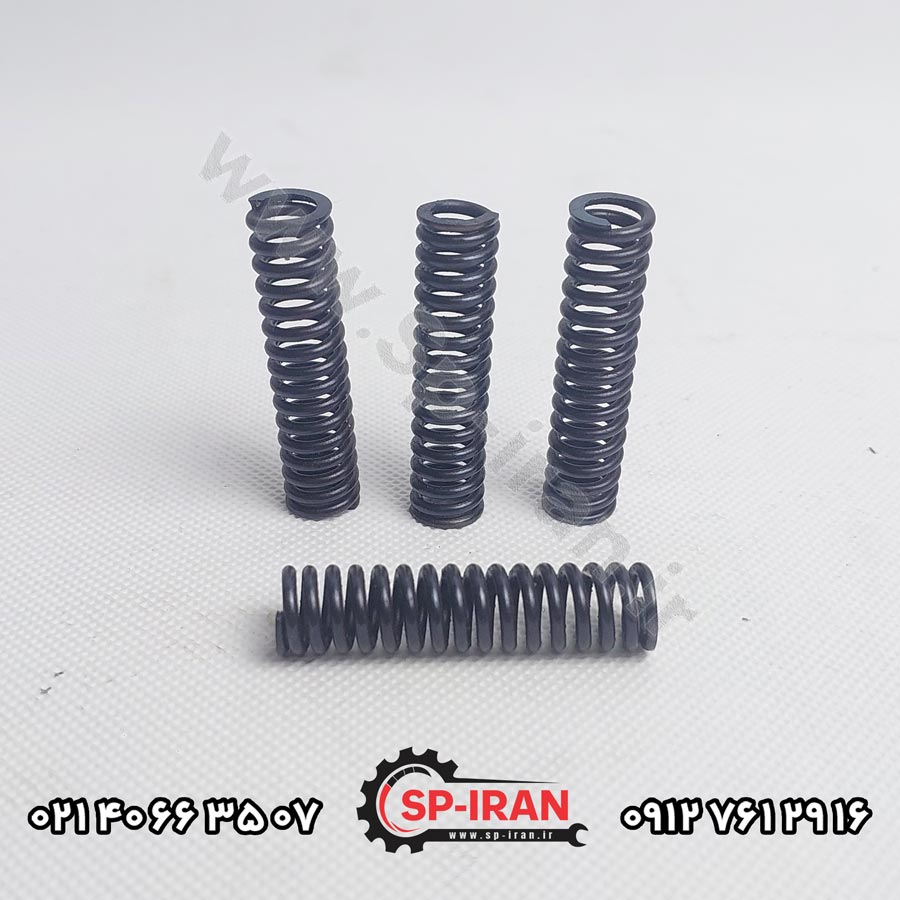

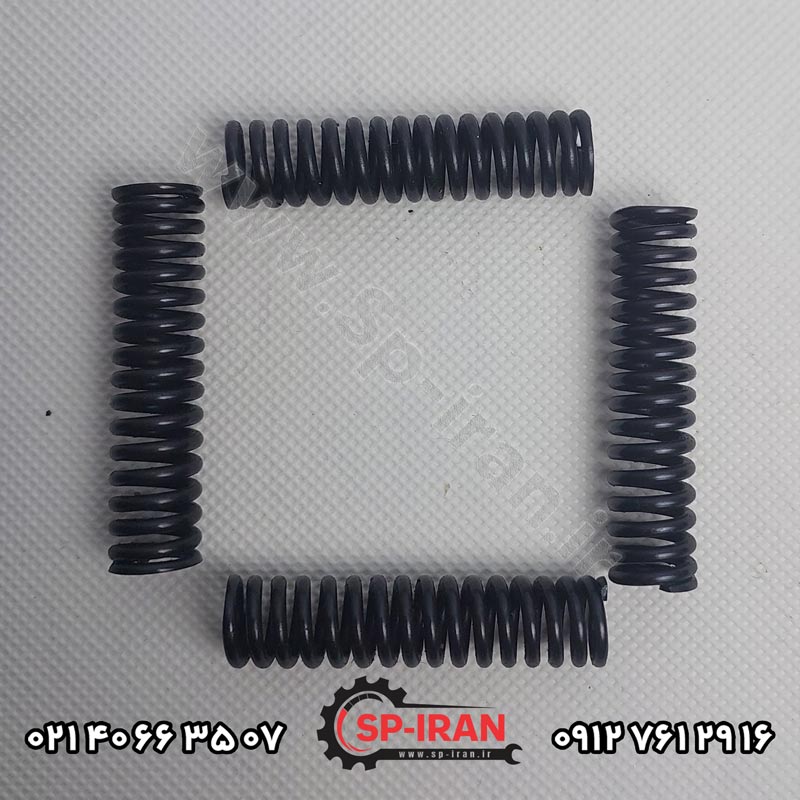

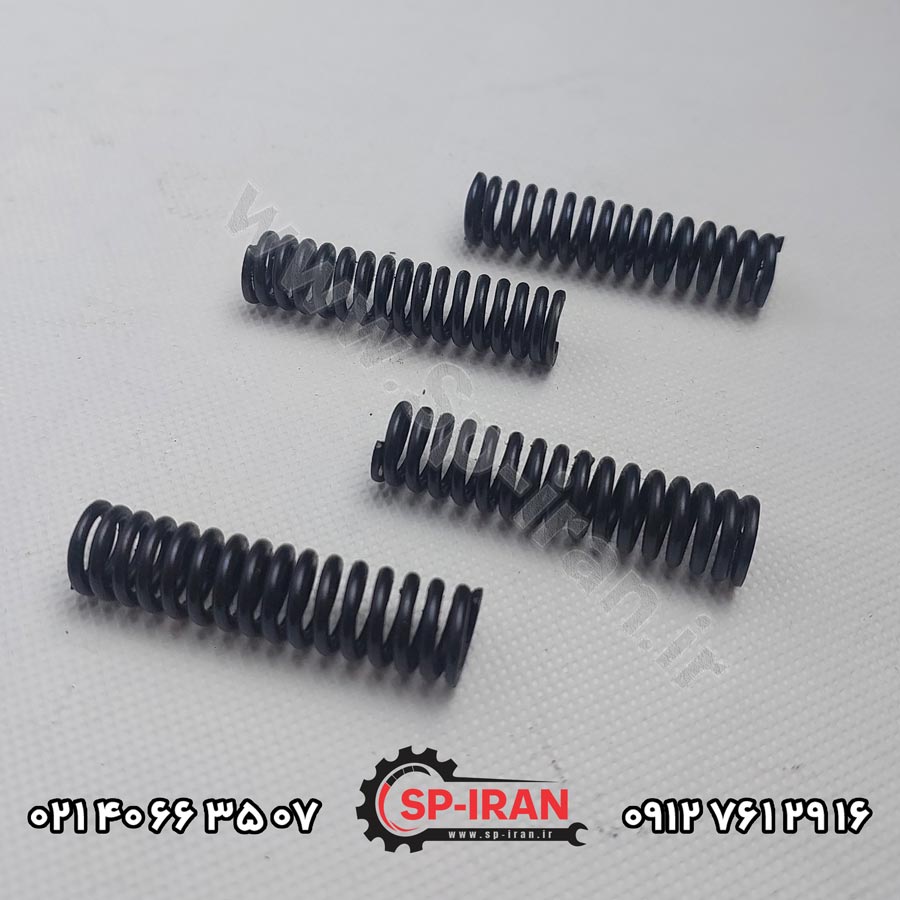

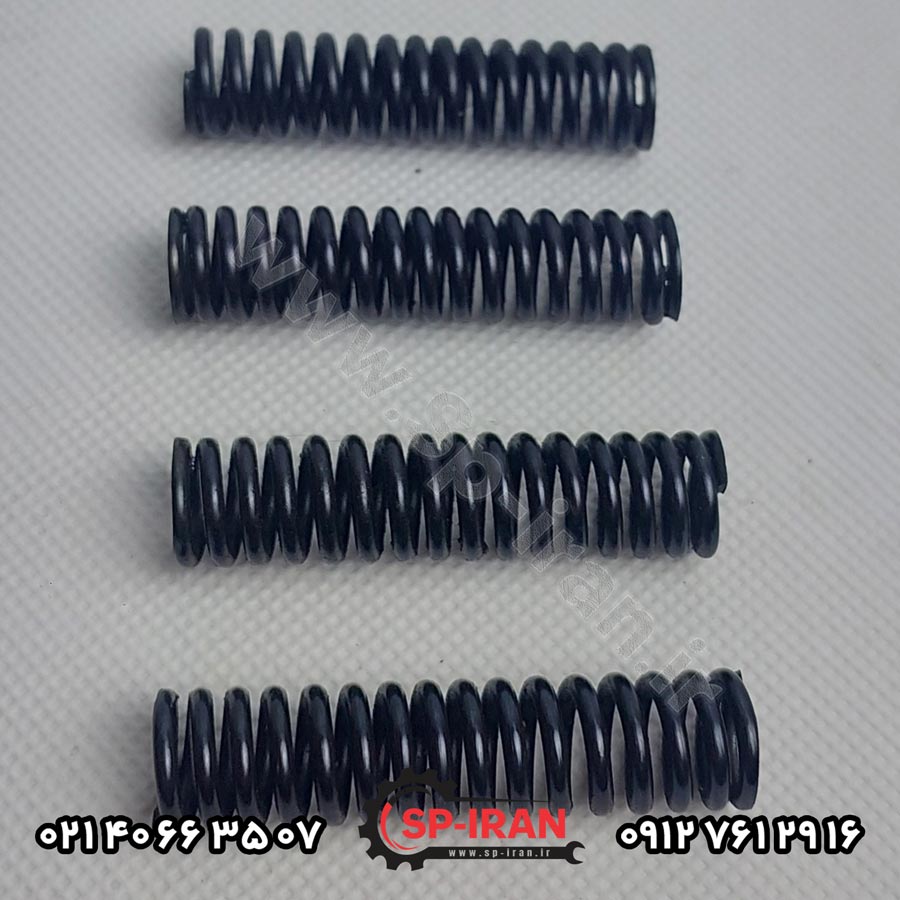

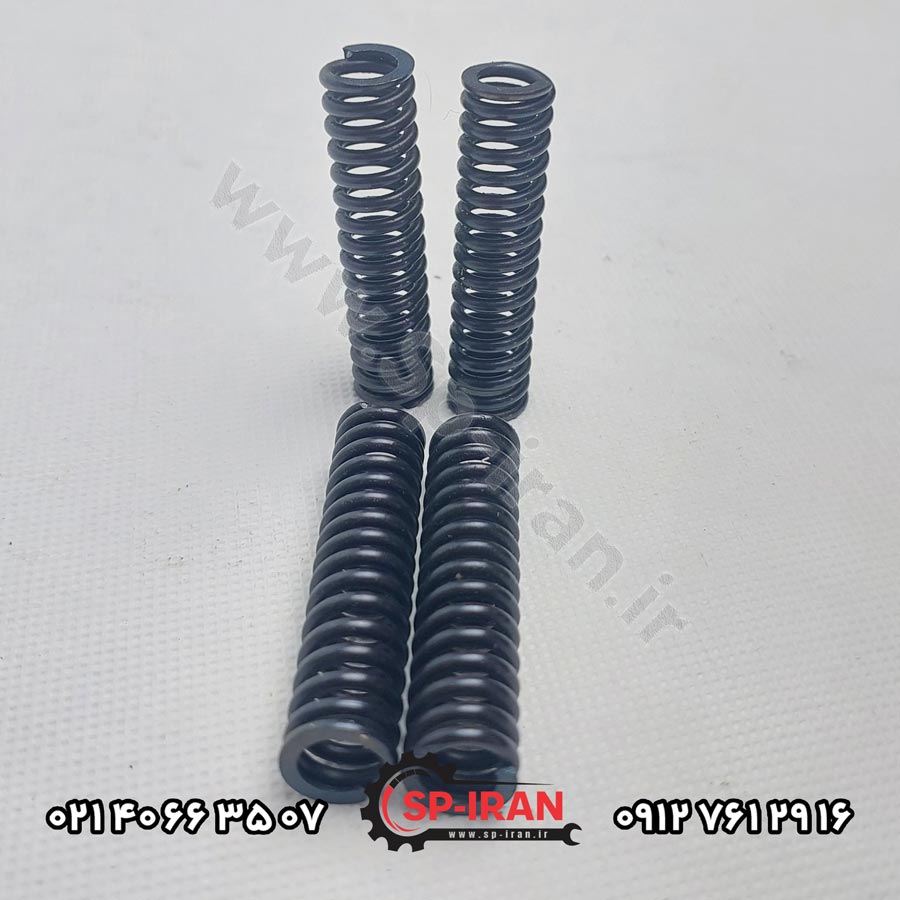

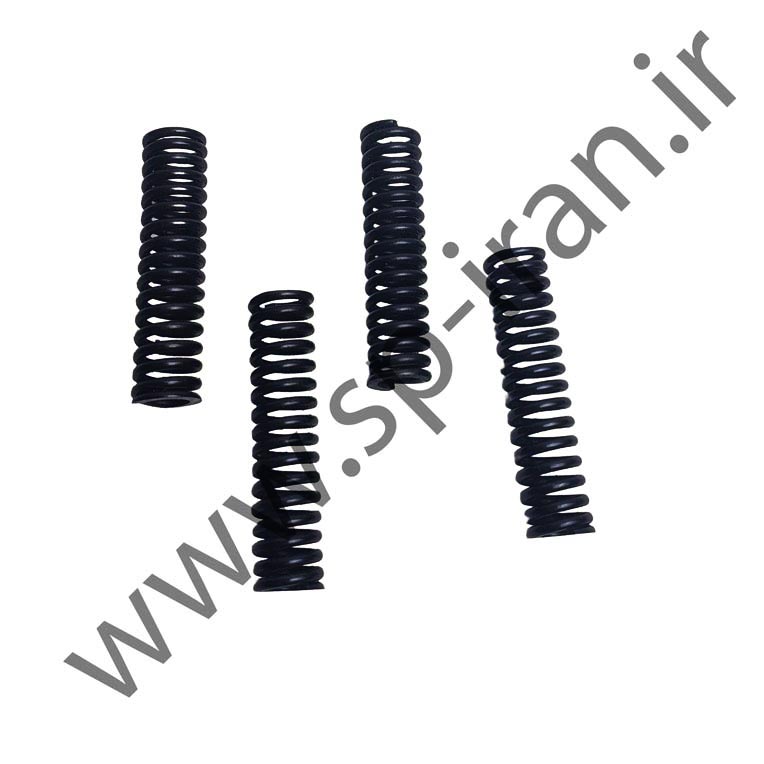

نقش حیاتی فنر فشار شکن پمپ قفل کن 50-12-2 در دریل رادیال Z3050 (بازو ۱۶۰)
عملکرد قفلها در دریلهای رادیال چینی بازو ۱۶۰ (مدل Z3050)، بر پایه یک سیستم هیدرومکانیکی (ترکیب همزمان هیدرولیک و مکانیک) استوار است. در قلب این سیستم، قطعاتی کوچک اما فوقالعاده حساس وجود دارند که سلامت و دقت عملکرد قفلها مستقیماً به آنها وابسته است. یکی از مهمترین این قطعات، فنر فشار شکن پمپ قفلکن است. در این مقاله به بررسی دقیق ساختار، عملکرد و اهمیت این قطعه در سیستم هیدرولیک دریل رادیال میپردازیم.
مکانیزم هیدرومکانیکی قفلها و نقش پمپ قفل کن
سیستم هیدرولیک قفلکنها از یک الکتروموتور نصب شده در کنار بازو تشکیل شده است که به یک پمپ غوطهور در مخزن (تانک) روغن متصل است. با روشن شدن الکتروموتور، پمپ شروع به دوران کرده و روغن را با فشار بالا به مدار سیستم قفل تزریق میکند.
ویژگی بارز این پمپ، حرکت دوطرفه آن است. پمپ به صورت راستگرد و چپگرد دوران میکند؛ در یک جهت، فشار روغن قفلها را درگیر (قفل) میکند و با چرخش پمپ در جهت معکوس (خلاف عقربههای ساعت)، مدار دوم فعال شده و قفلها آزاد میشوند.
فرجاد : 09127612916
دفتر فروش : 02140663507
فشار شکن (Pressure Relief Valve) چیست و چگونه کار میکند؟
برای جلوگیری از آسیب به سیستم و رسیدن به فشار کاری مطلوب، کنترل فشار روغن تزریق شده الزامی است. این وظیفه بر عهده قطعهای به نام فشار شکن (Relief Valve) است.
مکانیزم داخلی فشار شکنها از یک «اسپول» (Spool) و یک «فنر» تشکیل شده است. نحوه عملکرد آن به این شکل است:
زمانی که فشار روغن سیستم از آستانه تحمل فنری که اسپول را تحت فشار قرار داده فراتر برود، نیروی هیدرولیک بر نیروی مکانیکی فنر غلبه کرده و اسپول را به عقب میراند. با حرکت اسپول، مسیر فرعی باز شده و مازاد روغن به تانک برگشت میخورد. این تخلیه مازاد باعث میشود فشار سیستم هیدرولیک دقیقاً در حد استاندارد مورد نیاز باقی بماند و کاملاً کنترل شود.
چرا در پمپ قفلکن از دو فنر فشار شکن استفاده میشود؟
از آنجایی که الکتروموتور پمپ قفلکن به صورت ساعتگرد و پادساعتگرد دوران میکند، دو مسیر هیدرولیک کاملاً مجزا برای قفل شدن و آزاد شدن در سیستم طراحی شده است. به همین دلیل، دو عدد فشار شکن در سیستم تعبیه شده است:
۱. یک فشار شکن برای تنظیم و کنترل فشار مدار «قفل شدن».
۲. فشار شکن دوم برای کنترل مدار «آزاد شدن قفل».
این فشار شکنها بر روی یک بلوک واسط نصب شدهاند. این بلوک که رابط بین الکتروموتور و پمپ است، با نامهای «پایه چدنی زیر پمپ» یا «نشیمنگاه پمپ» نیز شناخته میشود. با نگاه به دو طرف بلوک هیدرولیک (سمت راست و چپ نشیمنگاه)، میتوانید این فشار شکنها را مشاهده کنید.
فرجاد : 09127612916
دفتر فروش : 02140663507
نحوه تنظیم فشار سیستم هیدرولیک
فشار شکنها توسط درپوشهای آلنی محافظت میشوند. با باز کردن این درپوشها، امکان تنظیم فشار روغن برای هر یک از مدارها فراهم میشود. پیچهای تنظیم در واقع وظیفه فشردهسازی یا رهاسازی فنر فشار شکن را بر عهده دارند. با تغییر میزان فشردگی این فنرها توسط پیچ، فشار روغن خروجی و در نتیجه قدرت قفلکنها تنظیم میگردد.
جهت مشاهده سایر قطعات دریل رادیال کلیک کنید.
خطرات استفاده از فنرهای غیر فابریک
نوع، آلیاژ و ضریب سختی (K) فنرهای فشار شکن باید دقیقاً و صد درصد متناسب با مشخصات فنی دریل رادیال Z3050 باشد. در صورتی که این فنرها به دلیل استهلاک آسیب دیده، ضعیف شده یا بشکنند، جایگزینی آنها با فنرهای متفرقه خطرات جدی به همراه دارد:
- افت عملکرد قفلها: اگر قدرت فنر کمتر از حد استاندارد باشد، اسپول زودتر از موعد باز شده و فشار روغن کافی به قفلها نمیرسد؛ در نتیجه بازو به درستی قفل نخواهد شد.
- خسارت به سیستم هیدرولیک: اگر فنر بیش از حد قوی باشد، روغن مازاد تخلیه نشده و افزایش بیش از حد فشار (Overpressure) میتواند باعث ترکیدگی اورینگها، آسیب به پمپ و خرابی کامل سیستم هیدرومکانیکی شود.
فرجاد : 09127612916
دفتر فروش : 02140663507
نکته تخصصی:
فنر فشار شکن قلب تنظیمکننده مدار هیدرولیک است. تغییر در ضریب ارتجاعی این فنر حتی به میزان اندک، تنظیم فشار مدار را به کاری غیرممکن تبدیل میکند. در زمان سرویس پایه چدنی پمپ، حتماً از سلامت و فابریک بودن این فنرها اطمینان حاصل کنید.
