پیچ مهره بالابر دریل رادیال چینی Z3050
پیچ و مهره بالابر بازو دریل رادیال چین و چک
در دریل رادیال چینی، اپراتور میتواند فاصله بین مته و سطح قطعهکار را به دلخواه تنظیم کند. این عمل از طریق مکانیزمی انجام میشود که به بازو اجازه میدهد در راستای ستون به سمت بالا یا پایین حرکت کند.
فرجاد : 09127612916
دفتر فروش : 02140663507
عملکرد مکانیزم بالابر بازو
در بالای ستون دریل، یک گیربکس نصب شده که نیروی خود را از الکتروموتوری که روی آن قرار دارد تأمین میکند. با صدور فرمان توسط اپراتور، الکتروموتور روشن شده و گیربکس شروع به کار میکند. این گیربکس با کاهش دور ، گشتاور خروجی را افزایش داده و آن را به یک پیچ دنده کبریتی منتقل میکند.
در خروجی گیربکس، یک کلاچ ایمنی ردکن طراحی شده تا در صورت اعمال گشتاور بیش از حد، از آسیب رسیدن به قطعات جلوگیری کند.

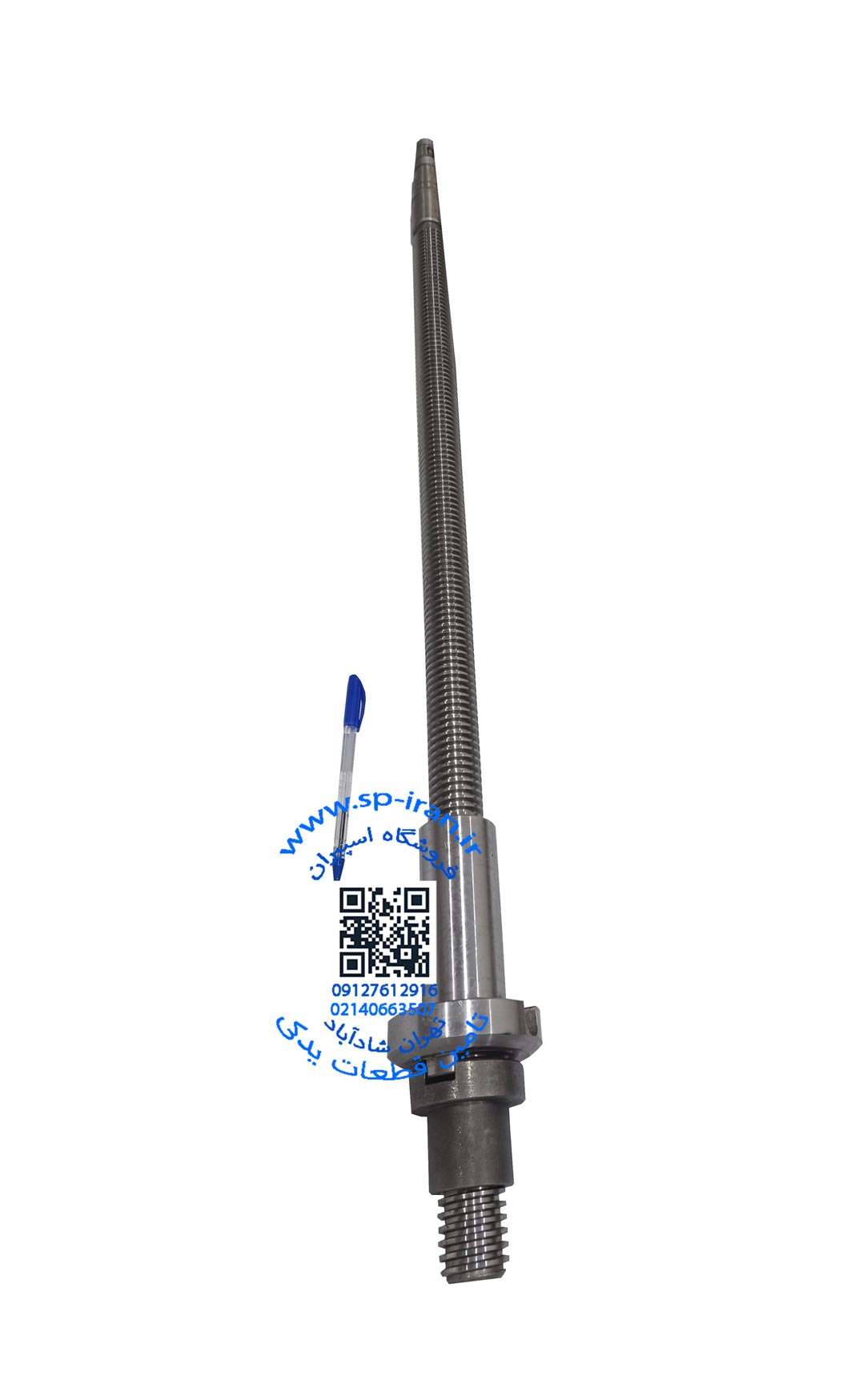

پیچ دنده کبریتی به یک مهره متصل است که در داخل بازو ، ثابت (فیکس) شده است. با چرخش پیچ، این مهره, بازو را به سمت بالا یا پایین حرکت میدهد.
جهت مشاهده سایر قطعات دریل رادیال کلیک کنید.
فرجاد : 09127612916
دفتر فروش : 02140663507
سیستم ایمنی مهره دوم

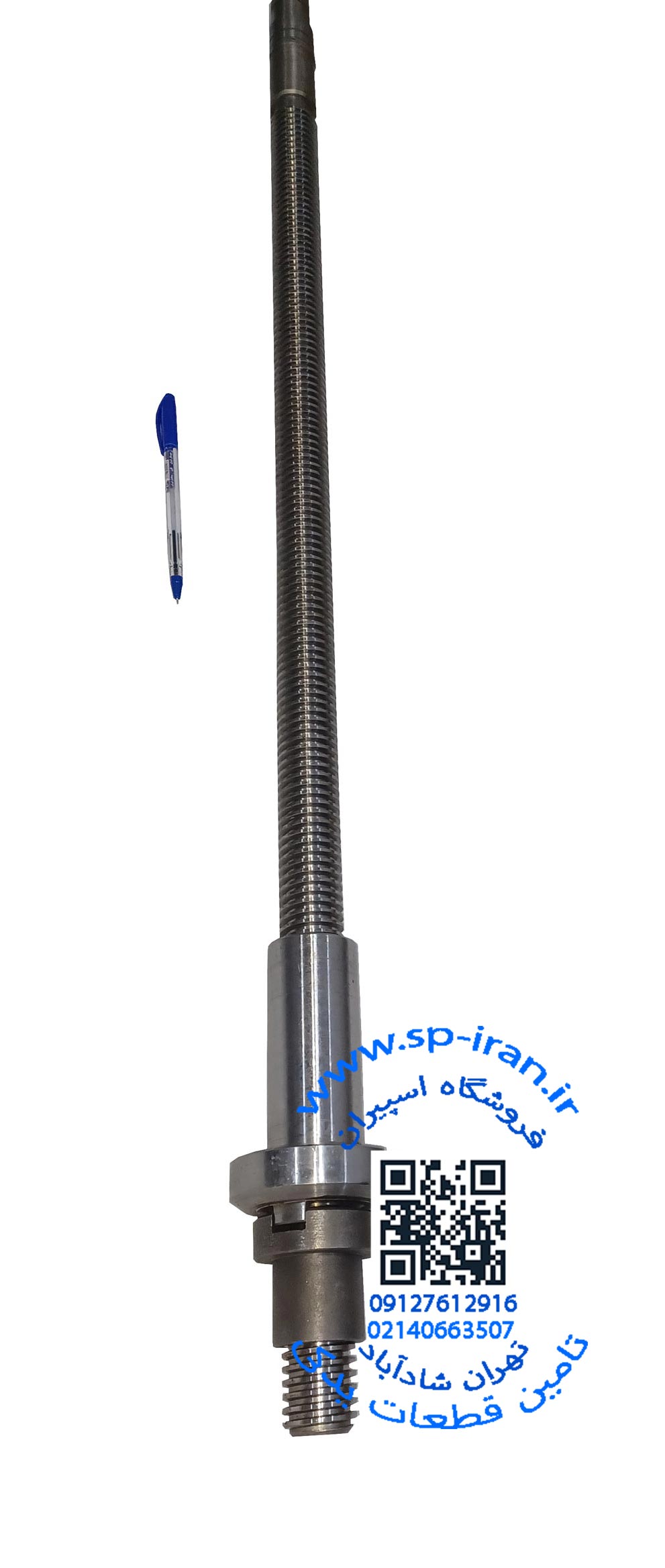

در مدلهای دریل رادیال چینی Z3050، علاوه بر مهره اصلی، یک مهره ایمنی نیز در نظر گرفته شده است.این مهره ایمنی کوچکتر از مهره اصلی بوده و روی آن قرار میگیرد. مهره ایمنی از طریق کوپلینگ به مهره اصلی متصل است و در حالت عادی به صورت هرزگرد عمل میکند. وزن بازو به صورت دائم روی مهره اصلی وارد میشود. مهره ایمنی تنها زمانی فعال میشود که رزوههای مهره اصلی کاملاً از بین بروند. روی مهره ایمنی، تعدادی ساچمه قرار دارد که باعث میشوند این مهره در حالت عادی نتواند بازو را جابجا کند. اما در صورت فرسودگی مهره اصلی، این مهره از سقوط ناگهانی بازو جلوگیری خواهد کرد.
نکته فنی مهم
در صورتی که بازو دیگر حرکت نکند و تنها به حالت ثابت باقی بماند، نشانهای از فرسودگی مهره اصلی است. در چنین شرایطی:
مهره اصلی باید تعویض شود.
در بسیاری از موارد، نیازی به تعویض مهره ایمنی نیست و با تعویض مهره اصلی، عملکرد بالابر به حالت عادی بازمیگردد.
