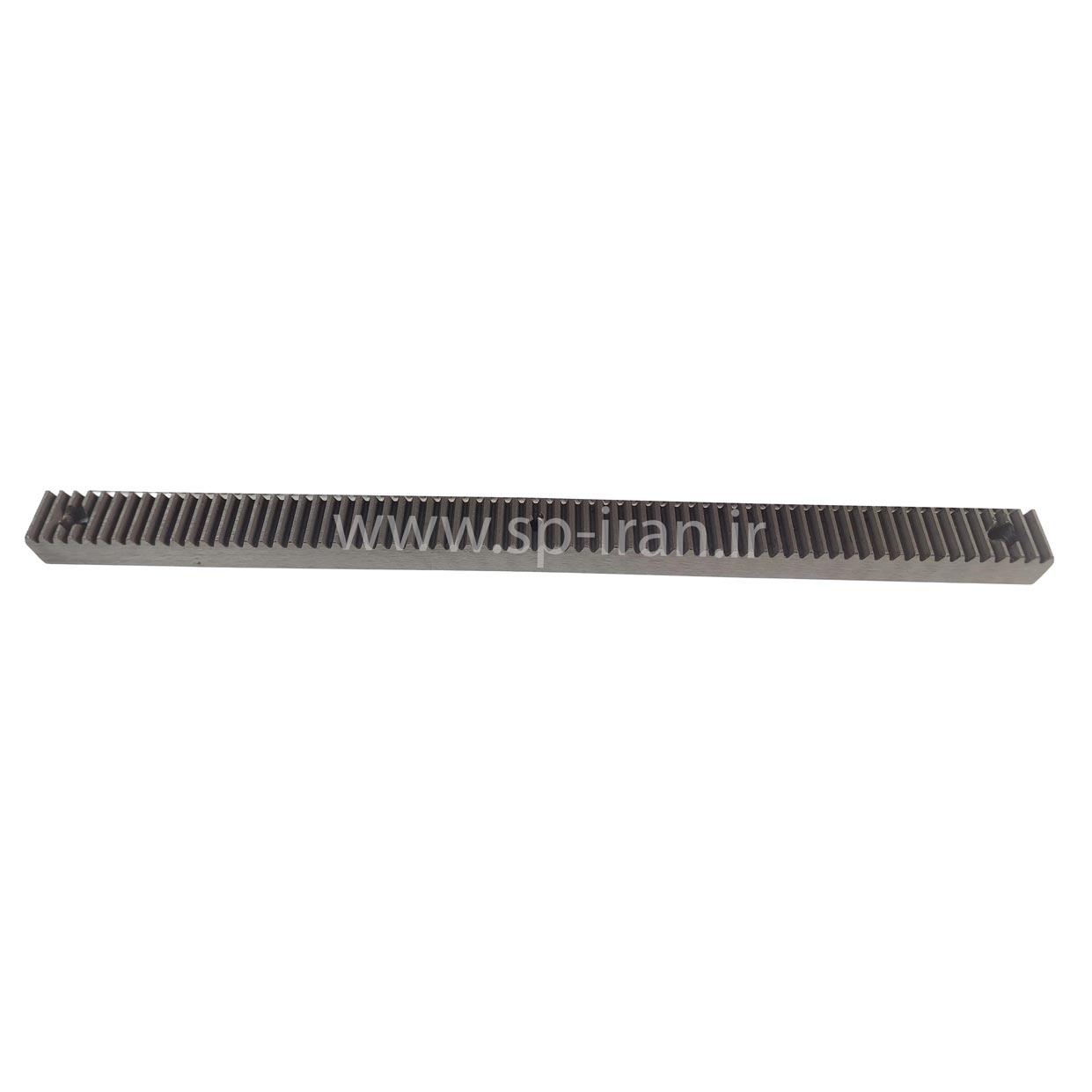

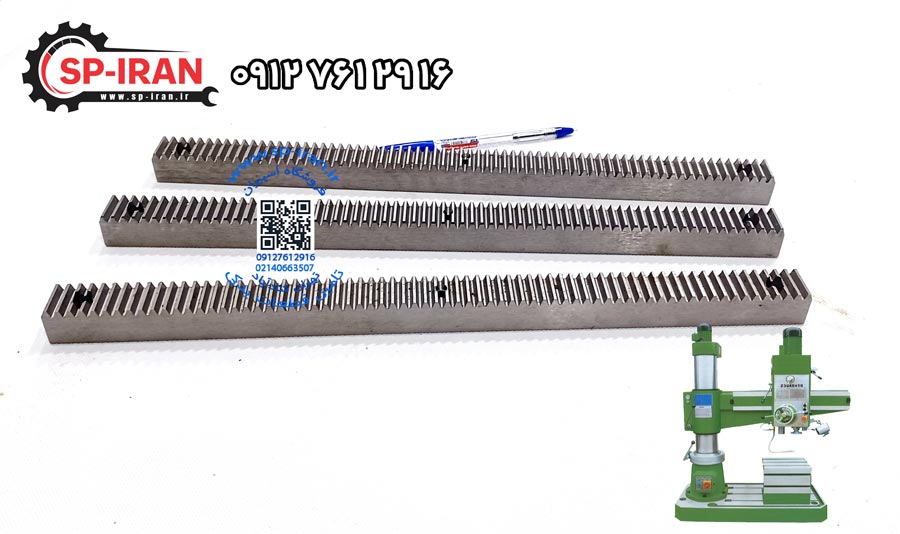

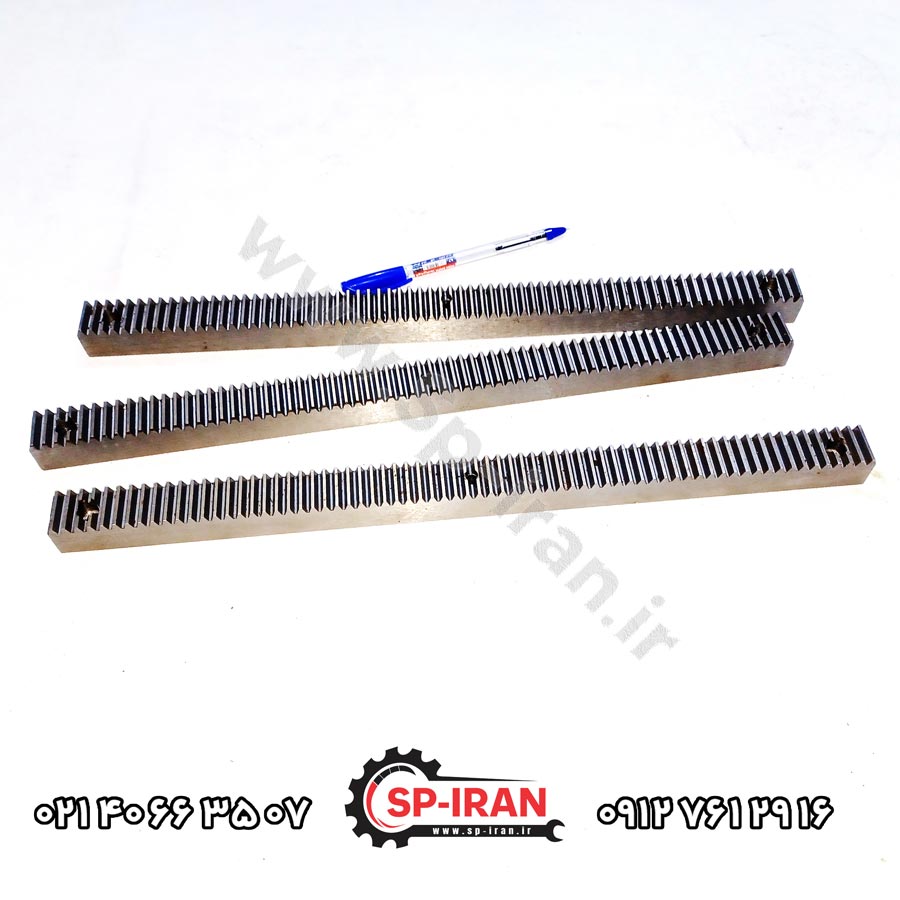

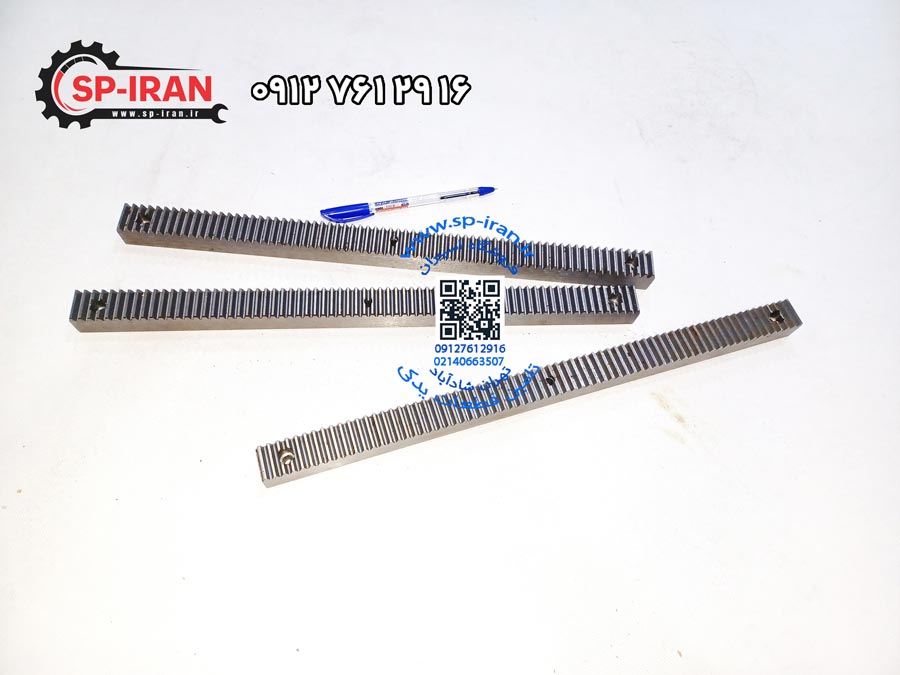

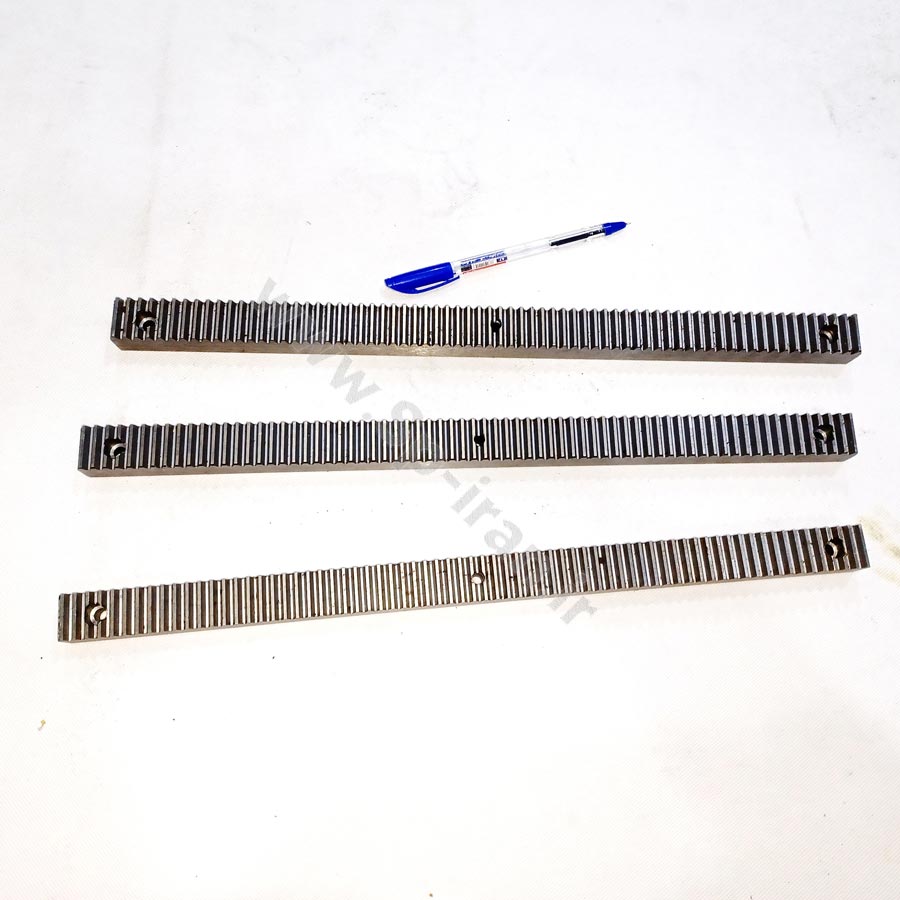

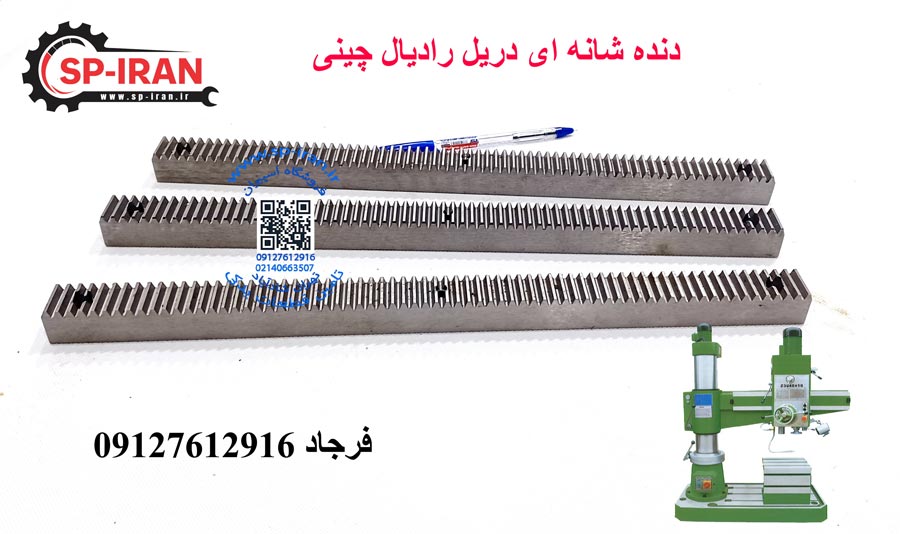

“دنده شانه ای دریل رادیال Z3050” یا “رک دنده مخصوص حرکت هداستوک”

در دریل رادیال Z3050، سیستم حرکت افقی هداستوک (کالسکه) روی بازو، یکی از مهم‌ترین بخش‌های دستگاه است که نقش مستقیم در دقت و کیفیت سوراخ‌کاری دارد. یکی از اجزای کلیدی این سیستم، دنده شانه‌ای (Rack Gear) یا رک دنده است که به‌صورت خطی در امتداد بازوی دستگاه نصب شده است و امکان حرکت کنترل‌شده هداستوک را فراهم می‌کند.

هداستوک روی بازوی دریل سوار شده و مجموعه اسپیندل و ابزار روی آن قرار دارد. حرکت دقیق و روان این بخش، به اپراتور امکان می‌دهد محل سوراخ‌کاری را با حداکثر دقت تنظیم کند. دنده شانه‌ای با ایجاد یک مسیر حرکتی پایدار، باعث می‌شود هداستوک بدون لرزش و با کنترل کامل جابه‌جا شود.

نحوه عملکرد دنده شانه‌ای در هداستوک

اپراتور با چرخاندن غربیلک دستی، نیروی حرکتی را از طریق یک شفت به چرخ‌دنده‌ی زیر هداستوک منتقل می‌کند. این چرخ‌دنده بواسطه ی چرخدنده دیگری با دنده شانه‌ای درگیر می‌شود و حرکت افقی هداستوک روی بازو را به‌صورت کنترل‌شده، روان و دقیق ایجاد می‌کند. این سیستم برای قطعات بزرگ و سنگین اهمیت ویژه‌ای دارد، زیرا حرکت نامنظم یا لرزش می‌تواند کیفیت سوراخ‌کاری را کاهش دهد.

علائم خرابی دنده شانه‌ای در دریل رادیال Z3050



در صورت بروز هر یک از مشکلات زیر، ممکن است دنده شانه‌ای یا چرخ‌دنده مرتبط دچار خوردگی، ساییدگی یا شکستگی شده باشد:



سخت حرکت کردن هداستوک

صدای غیرعادی یا خش خش هنگام جابه‌جایی

حرکت نامنظم هداستوک یا گیر کردن در بخشی از مسیر بازو

نیاز به نیروی بیشتر برای چرخاندن غربیلک دستی

بررسی و نگهداری دوره‌ای این بخش، نقش مهمی در افزایش طول عمر دستگاه، حفظ دقت سوراخ‌کاری و جلوگیری از آسیب‌های دیگر به مکانیزم حرکتی دارد.

جهت مشاهده سایر دریل رادیال کلیک کنید.



چگونه اسپیران می‌تواند کمک کند

اسپیران با تأمین قطعات یدکی و ارائه اطلاعات فنی کاربردی، همیشه کنار تعمیرکاران و صاحبان کارگاه است. هدف ما کمک به شماست تا هداستوک و سایر بخش‌های دستگاه در شرایط بهینه کار کنند و با حداقل توقف، بیشترین بهره‌وری را از دریل رادیال Z3050 داشته باشید.

جهت خرید و دریافت مشاوره تماس بگیرید و یا در واتساپ پیام دهید.



فرجاد : 09127612916

دفتر فروش : 02140663507
